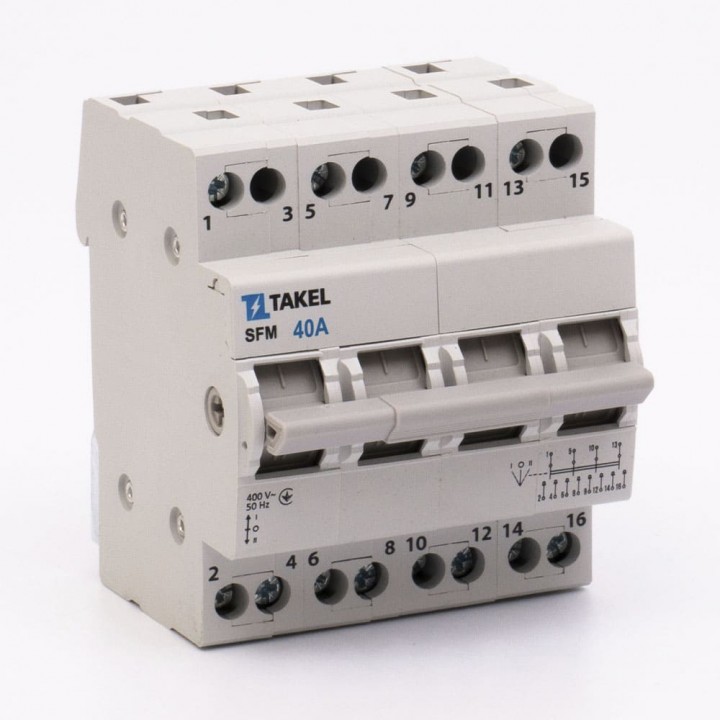

(507833) Переключатель нагрузки трехпозиционный SFM 4P 40A, TAKEL

(507833) Переключатель нагрузки трехпозиционный SFM 4P 40A, TAKEL

Код: 507833

Наименование сокращенное - SFM 4P 40A

Степень защиты - IP20

Момент затяжки винтов, Нм -1.2

Износостойкость, цикл - 30000

Максимальное сечение присоединяемых проводников, мм²- 1.5-16

Категория использование - AC 22 В

Един. измер. - шт.

Кол-во полюсов - 4

Номинальное напряжение (Uн), В - 230/400

Частота (F), Гц 50

Номинальный ток (Iн), А - 40

Электрическая износостойкость, В/см - 10000

Рабочая температура, °C - -10...+50

Назначение: Переключатели нагрузки трехпозиционные серии SFM предназначены для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока до 400 В частотой 50 Гц.

Внимание! Переключатель должен быть защищен от токов перегрузки и короткого замыкания предохранителями типа NT или автоматическими выключателями.

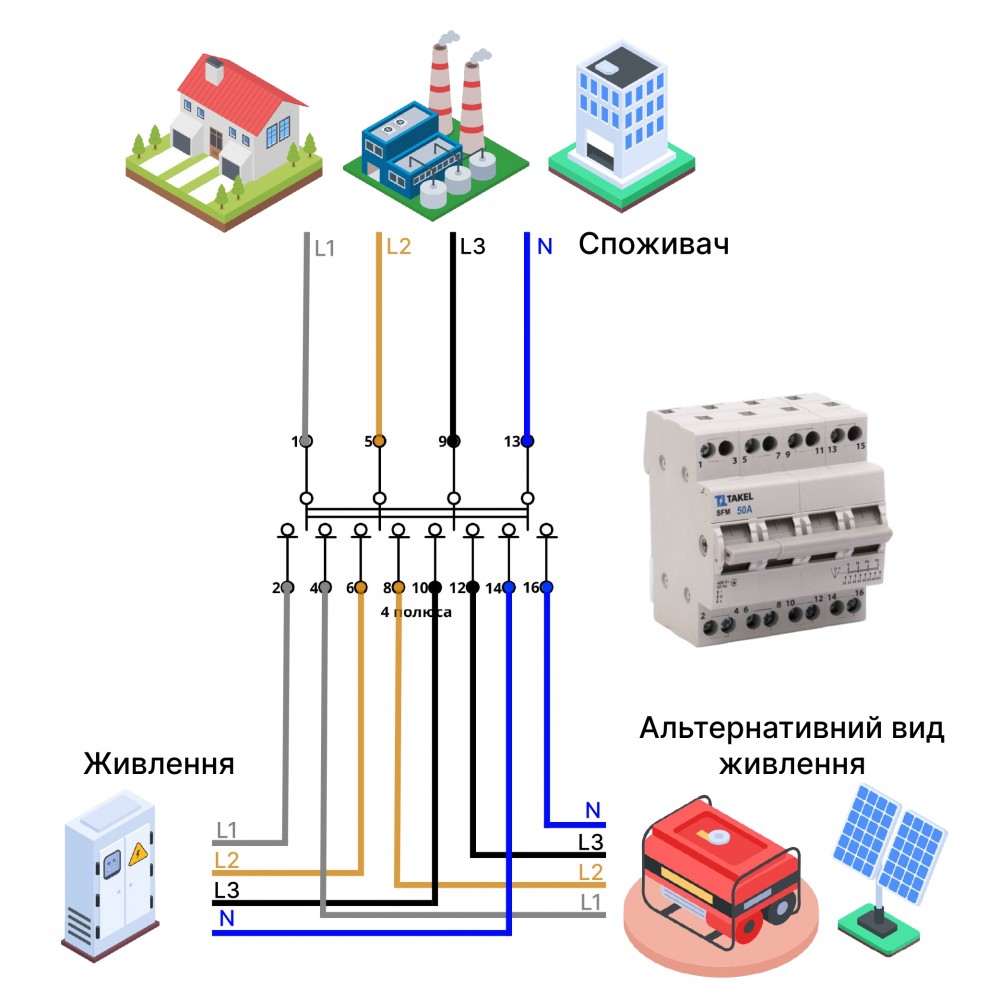

Трипозиционный переключатель применяется для переключения питания с основного на резервное и обратно (питание подводится к переключателю снизу, где на каждый полюс он имеет по 2 контактных зажима, а сверху имеет по одному контактному зажиму дляподключения нагрузки).

Также этот переключатель можно использовать для переключения между двумя группами потребителей или участками. Тогда питание подводится сверху, а снизу подключается две цепи разных линий.

Сертификация в Украине: Конструкция и технические характеристики переключателей соответствуют ДСТУ EN 60947-3:2022.

Особенности конструкции и монтажа::

Номинал модульного переключателя нагрузки должен быть обязательно выше номиналов применяемых в цепи автоматических выключателей, а также силы тока на который рассчитана данная электрическая сеть. При выборе модульных переключателей

рекомендуется выбирать изделие с максимальной силой тока.

Переключатель с большим номиналом всегда сможет заменить переключатель с меньшим номиналом, но не наоборот (переключатель 63 А заменяет переключатель 40А и ниже, а переключатель 125 А заменяет переключатели 80 и 100А).

Основные элементы корпуса выполнены из пластика перигнирующего процесс горения, контактная группа выполнена из латуни, меди и сплава серебра.

Положение в пространстве – любое.

Трехпозиционные переключатели крепятся на DIN-рейку 35 мм.

Ширина одного модуля переключателей SFM составляет 18 мм (для переключателей номиналом до 63А) и 36 мм (для переключателей номиналом 125 А).

Переключатель имеет три фиксированных положения рукоятки управления I-0-II, где среднее положение рукоятки фиксирует нулевое положение контактов (оба контура контактной группы находятся в расцепленном состоянии).

Клеммы аппарата промаркированы, что позволяет избежать ошибок при монтаже.

Возможна коммутация алюминиевым и медным проводником. При этом не допускается одновременное подсоединение к одному зажиму медных и алюминиевых проводников.

При использовании многожильных проводников необходимо опрессовывать трубчатыми наконечниками.

Если используется кабель, который по диаметру больше контактной группы, то рекомендуется применять наконечники силовые медно-луженые штыревые.
