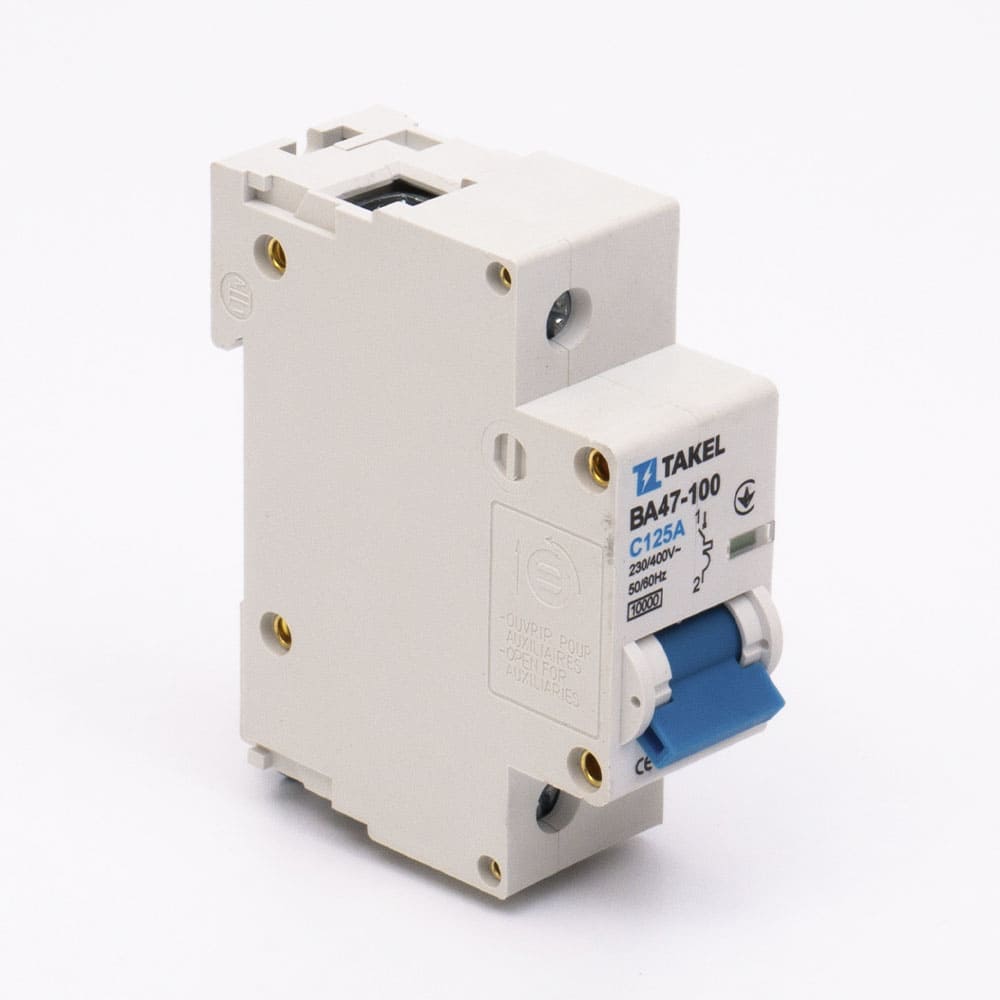

(506911) Автоматический выключатель ВА47-100-C 1Р, In=125 А, 10кА, кривая C, TAKEL

(506911) Автоматический выключатель ВА47-100-C 1Р, In=125 А, 10кА, кривая C, TAKEL

Код: 506911

Выключатели автоматические серии ВА 47-100

Назначение: Автоматические выключатели серии ВА 47-100, аппараты предназначенные для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей.

Способ соединения: Провод, штыревая (PIN) шина.

Номинальное напряжение (Uн),В : 230/400 В

Кол-во полюсов : 1-3

Степень защиты : IP20

Рабочая температура, °C : от - 40 до +55

Особенности конструкции:

Аппарат монтируется на 35-миллиметровую DIN-рейку;

Два вида разцепителей (Тепловой и Электромагнитный);

Возможна установка в любом положении через верхние и нижние клеммы, при этом параметры работы аппарата остаются неизменными;

Используются не распространяющие горение полимеры, пластик;

На корпус нанесена маркировка автомата, схема подключения и другие полезные данные;

Конструкция дополнительных устройств имеет безвинтовое крепление;

Возможность пломбирования элементов управления для исключения несанкционированных переключений.

Характеристика:

Кол-во полюсов - 1

Сечение многожильного провода, мм² - от 0.75 до 25

Номинальное напряжение (Uн), В - 230/400

Сечение одножильного провода, мм² - от 1 до 35

Номинальное напряжение изоляции (Ui, AC), В -  500

Частота (F), Гц - 50-60

Номинальный ток In, А - 100А

Кол-во модулей - 1

Ød после усадки (мм) - 30

Степень защиты - 20

Номинальное импульсное напряжение, В - 10

Класс токоограничения - 3

Механическая износостойкость, циклов - 10000

Температура монтажа, °C - от - 10 до +55
