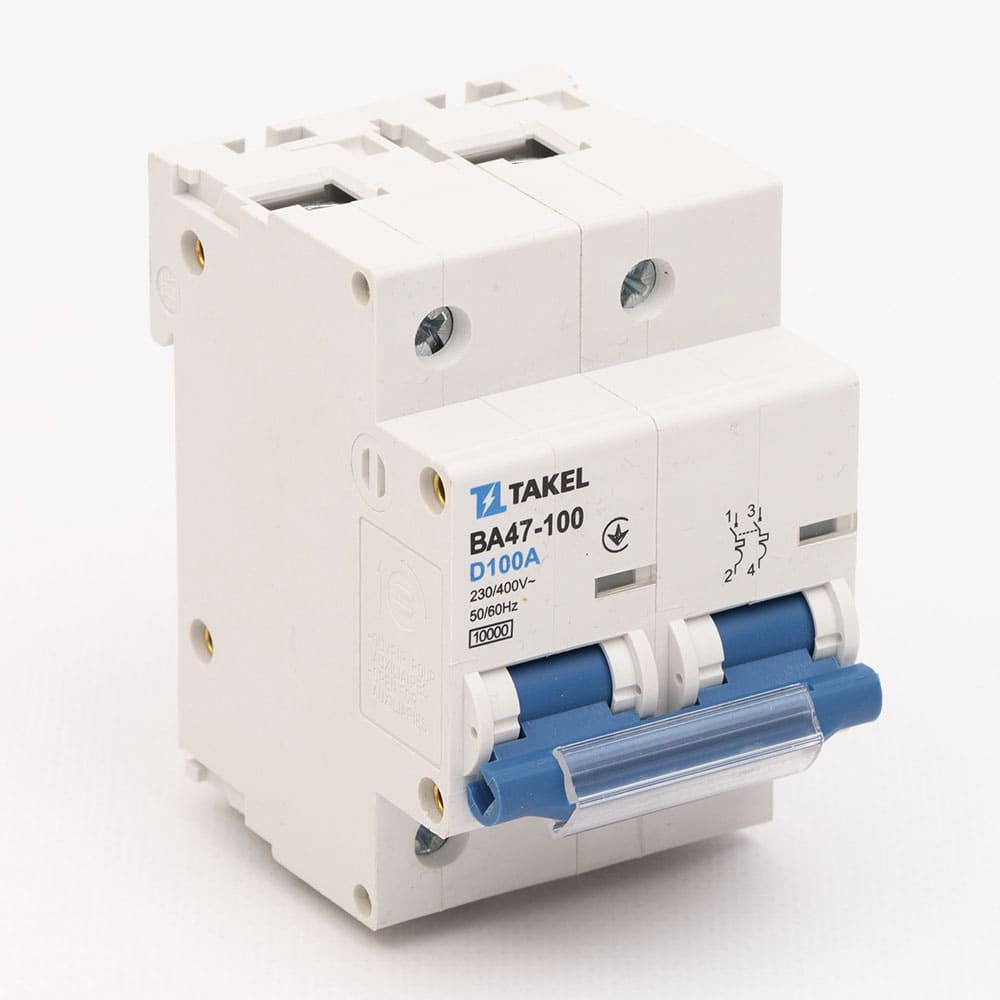

(506830) Автоматический выключатель ВА47-100-D 2Р, In=100 А, 10кА, кривая D, TAKEL

(506830) Автоматический выключатель ВА47-100-D 2Р, In=100 А, 10кА, кривая D, TAKEL

Код: 506830

Сечение многожильного провода, мм 2- от 0.75 до 25

Характеристики:

• Номинальный ток: 100 A
• Количество полюсов: 2
• Характеристика отключения: D
• Напряжение: AC~
• Отключающая способность: 10 кА
• Степень защиты: IP-20
• Износостойкость, цикл: 10000
• Номинальное напряжение изоляции (Ui, AC), В: 500
• Частота (F), Гц: 50-60
• Предельно допустимый ток КЗ, А: 4500
• Напряжение импульсное выдерживаемое, кВ: 4
• Класс токоограничения: 3
• Температура эталонная, C: 30
• Рабочая температура, C: от - 40 до +55
• Температура монтажа, C: от - 10 до +55
• Способ соединения: Провод, штыревая (PIN) шина, вилочная (U) шина.
• Степень защиты: IP20

Сечение одножильного провода, мм 2- от 1 до 35

Номинальный рабочий ток Ie (AC), А -125А

Кол-во модулей — 2

Аппарат монтируется на 35-миллиметровую DIN-рейку;

- Два вида разцепителей (Тепловой и Электромагнитный);

- Возможна установка в любом положении через верхние и нижние клеммы, при этом параметры работы аппарата остаются неизменными;

- Используются не распространяющие горение полимеры, пластик;

- На корпус нанесена маркировка автомата, схема подключения и другие полезные данные;

- Конструкция дополнительных устройств имеет безвинтовое крепление;

- Возможность пломбирования элементов управления для исключения несанкционированных переключений.

Коммутационное положение указано на рукоятке управления символами: О - Отключенное положение; I - Включенное положение.
