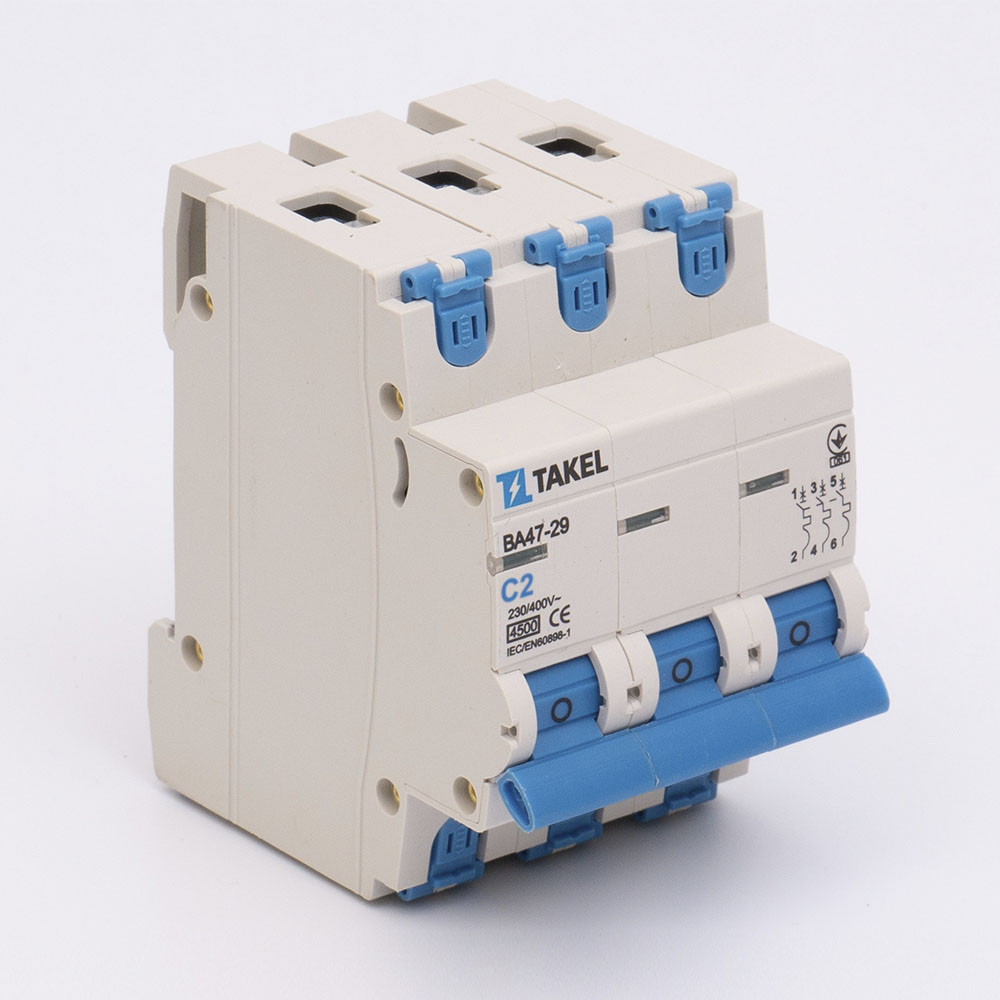

(506141) Автоматический выключатель ВА47-29-С 3P In=2 А, кривая C, 4,5 кА, TAKEL

(506141) Автоматический выключатель ВА47-29-С 3P In=2 А, кривая C, 4,5 кА, TAKEL

Код: 506141

Сечение многожильного провода, мм²-от 0.75 до 25

Сечение одножильной проволоки, мм²-от 1 до 35

Степень защиты-IP-20

Износостойкость, цикл – 10000

Автоматические выключатели серии ВА47-29: описание, характеристики и преимущества

Назначение

Автоматические выключатели серии ВА47-29 предназначены для:

Защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков).

Оперативное управление участками электрических цепей.

Эти выключатели обеспечивают надежную работу электрических систем как в бытовых, так и в промышленных условиях.

Обозначение модели автоматических выключателей

Рассмотрим структуру обозначений на примере ВА47-29-С:

ВА47-29 — серия выключателей.

B,С — тип временной характеристики ( защитной характеристики).

1-4Р — количество полюсов.

1-63А — номинальный ток.

Коммутационное положение выключателя указывается на рукоятке управления:

"О" — отключенное положение.

"I" — включенное положение.

Технические характеристики

Номинальное напряжение (Uн): 230/400 В.

Количество полюсов: от 1 до 4.

Степень защиты: IP20.

Рабочий температурный диапазон: от -40°C до +55°C .

Способ соединения: провод или штырьовая (PIN) шина.

Особенности конструкции

Монтаж:

Устанавливается на 35-миллиметровую DIN-рейку.

Подходит для монтажа в любом положении (через верхние и нижние клеммы) без потери рабочих характеристик. для защиты от токов короткого замыкания.

Материалы:

Корпус изготовлен из негорючих полимеров, обеспечивающих дополнительную безопасность.

Информационная маркировка:

На корпусе указаны схема подключения, технические параметры и серия изделия.

Дополнительные устройства:

Конструкция предусматривает безвинтовую крепь, упрощающую монтаж.

Преимущества автоматических выключателей ВА47-29

Надежная защита электрических цепей от перегрузок и коротких замыканий.

Простой монтаж и эксплуатация.

Широкий температурный диапазон, позволяющий использовать выключатели в экстремальных условиях. .

Современный дизайн и материалы, гарантирующие долговечность и безопасность.

Область применения

Автоматические выключатели серии ВА47-29 широко используются в:

Электроустановки для жилых домов.

Коммерческие здания.

Промышленные объекты с трехфазной системой электропитания.
