Код: 505241

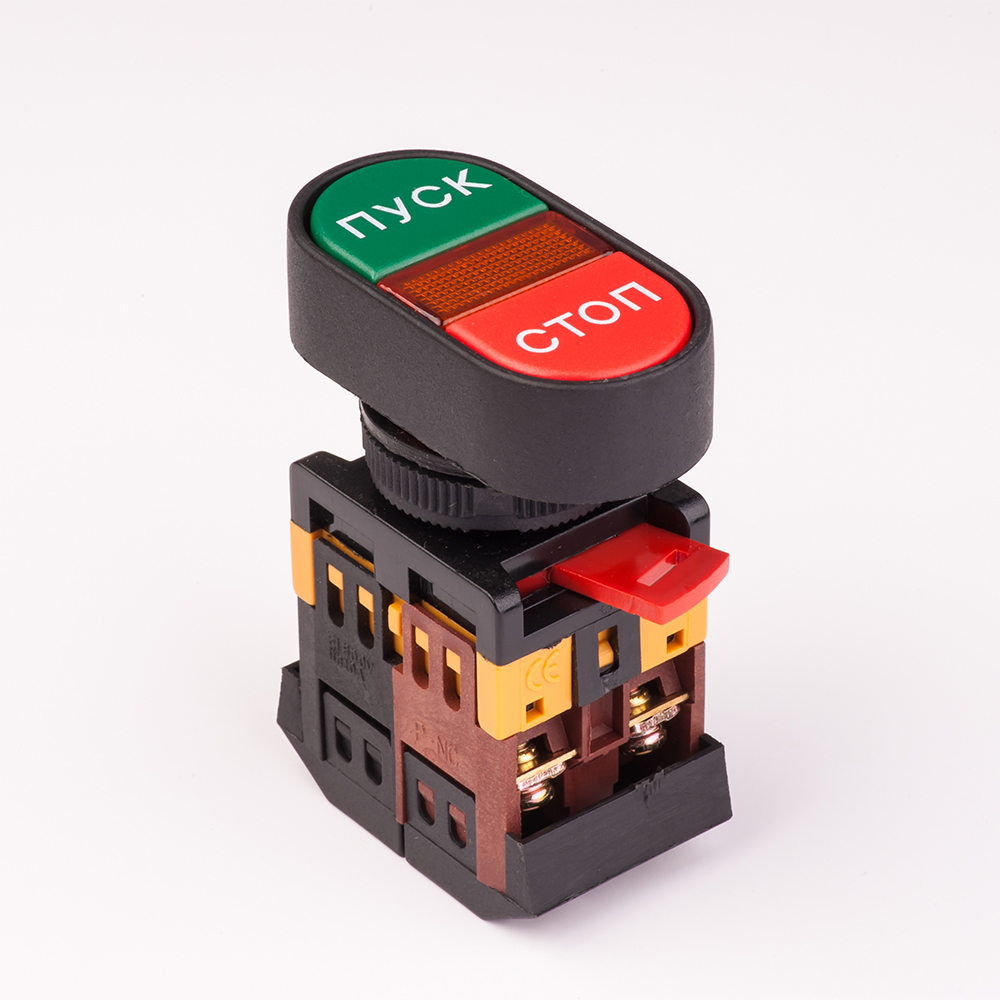

Кнопки управления двойные APBB

Назначение: Кнопка управления двойная APBB представляет собой устройство подачи команд и сигналов. Должна применяться для оперативного управления контакторами (магнитными пускателями) и реле автоматики, в электрических цепях переменного тока напряжением до 660 В с частотой 50 Гц, или постоянного тока напряжением до 400 В.

Контактная группа черного цвета – замыкающая, коричневого цвета – размыкающая, конструкция кнопок позволяет при необходимости монтировать на них дополнительные размыкающие и замыкающие контакты.

Изделие состоит из двух узлов, а именно быстросъемной головки и контактного модуля.

Тип контакта: 1NО +1NC

Функция кнопки: Старт+Стоп+Индикация)

Рабочая температура С°: от -10....до +40 С°

Фиксация: Нет

Подсветка: Да

Тип подсветки: Неоновая лампа

Электрическая износостойкость: 100 тысяч циклов В-О (включения-отключения);

Механическая износостойкость: 600 тысяч циклов В-О (включения-отключения);

Степень влагозащиты кнопок: IР40

Цвет: Зеленый, Красный ,Желтый

Особенности конструкции:

Кнопка управления APBB Форма кнопки "потай", без фиксации, нажимная часть не выступает за пределы кнопки.

Возможность  оперативного управления магнитными пускателями и реле автоматики в электрических цепях.

Подключение подводящих проводников производится винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Уплотнительные кольца предотвращают попадание жидкости внутрь механизма.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Фиксация флажком (рычагом) из пластмассы обеспечивает простоту присоединения группы контактов к съёмному блоку.

Характеристика:

Материал - Латунь; Сталь с защитным покрытием; Полимер

Функция - «Старт»/«Стоп» (Пуск-стоп)

Тип лампы - Неоновая (240В)

Кол-во и тип дополнительных контактов - 1NO+1NC

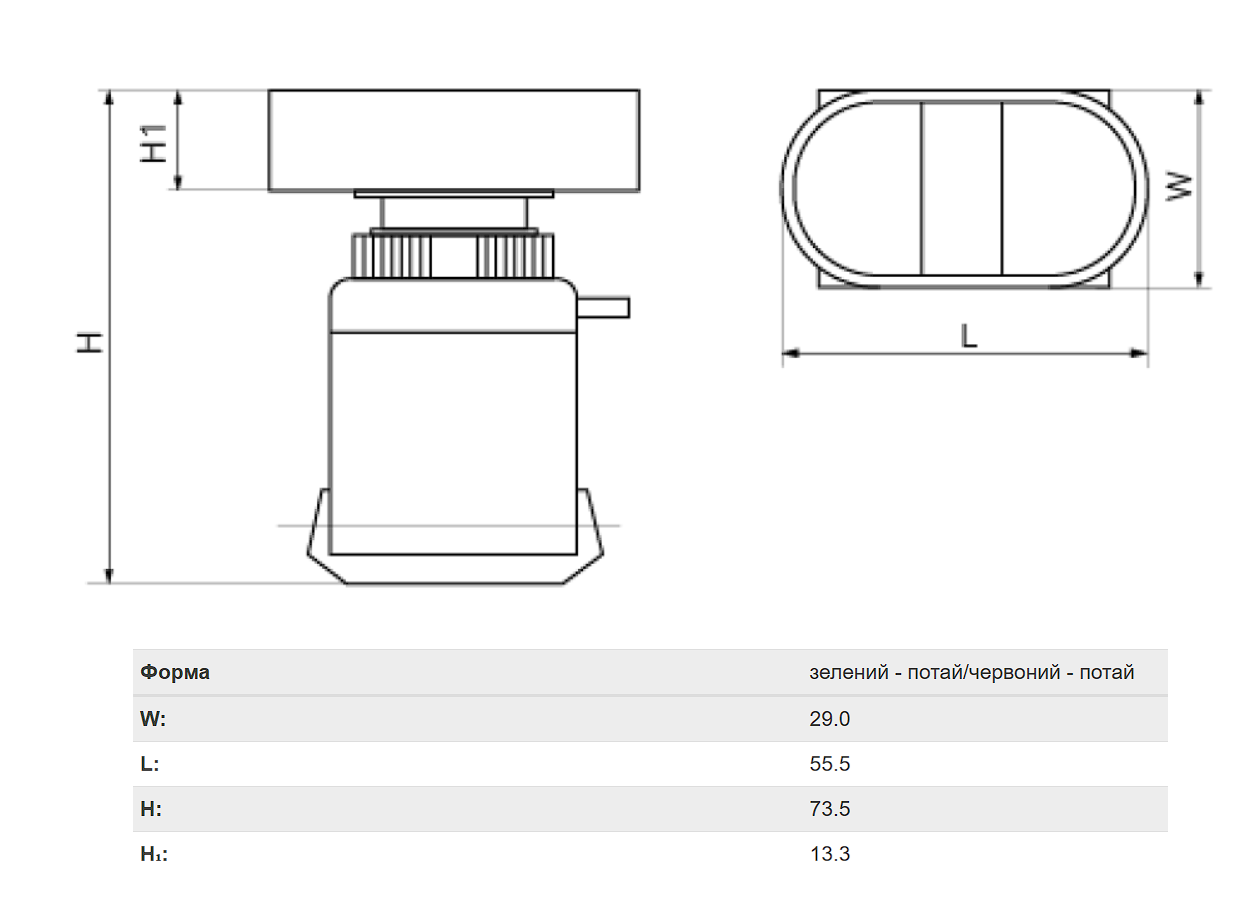

Форма - зеленый - потай/красный - потай

W: - 29.0

L: - 55.5

H: - 73.5

H₁: - 13.3
