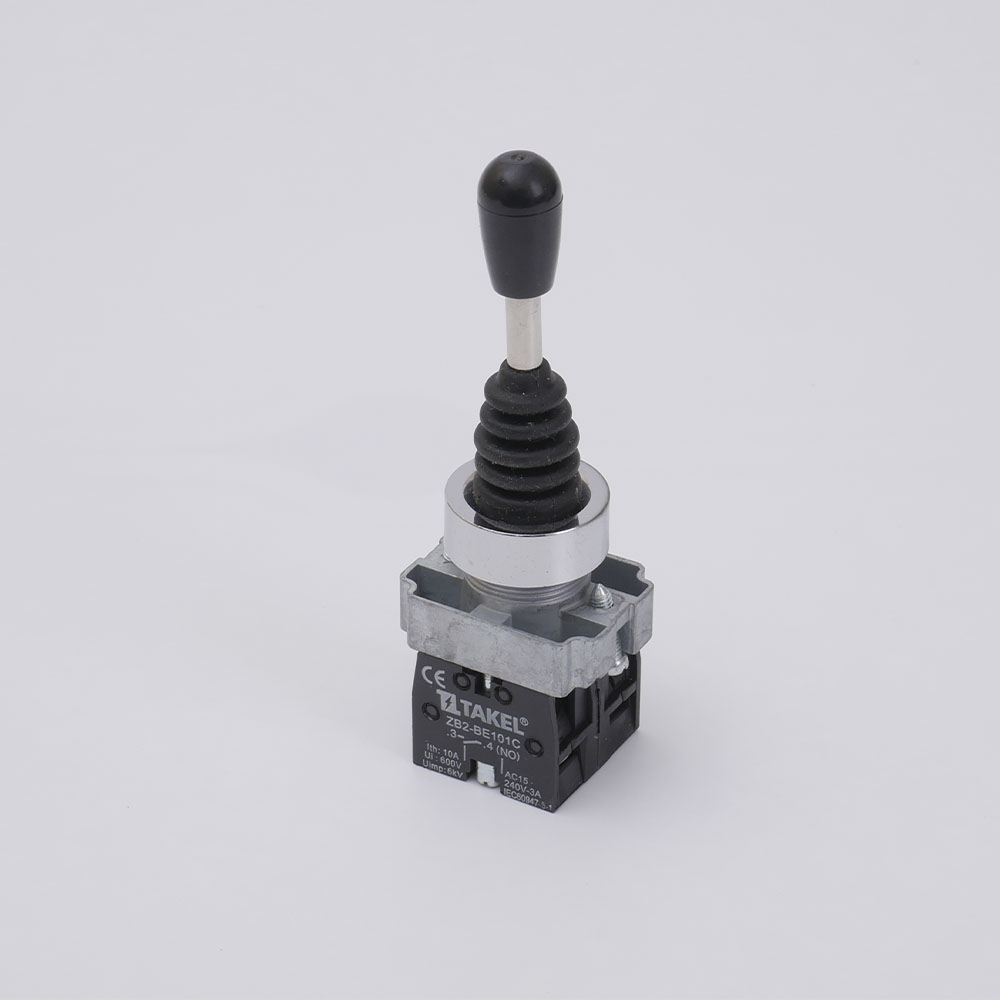

(505180) Манипулятор XB2-D2PA12 на 2 положения с фиксацией, TAKEL

(505180) Манипулятор XB2-D2PA12 на 2 положения с фиксацией, TAKEL

Код: 505180

Кнопки управления манипуляторами XB2-D2PA

Назначение: Кнопки управления манипуляторами XB2-D2PA выполнены на основе кнопки XB2 и служат для коммутации электрических цепей управления с помощью наклоняемого рычага (джойстика) в двух или четырех направлениях. Также важной характеристикой кнопок XB2-D2PA является наличие фиксации или самовозвращения рычага (после манипуляции клавиша фиксируется в новом положении или самостоятельно возвращается в исходное положение). Предназначены для управления электротехническими устройствами.

Тип контакта: 2NО+2NC/1NО+1NC (см. Таблицу)

Функция кнопки: Вверх/Вниз или Вверх/Вниз/Влево/Вправо (см. таблицу)

Рабочая температура С: от -5..... до +60°С°

Подсветка: Нет

Износостойкость механическая, циклов: 106

Износостойкость электрическая, циклов: 105

Степень влагозащиты кнопок XB2: IР40 (снаружи, после правильной установки на поверхность IP 54)

Цвет: черный

Особенности конструкции:

Кнопки XB2 используются в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянного напряжения до 400 В.

Кнопки XB2 комплектуются универсальными блок-контактами ZB2-BE двух видов: 101 (NO) – нормально разомкнутый и 102 (NC) – нормально замкнутый.

Кнопки устанавливаются на панели, в установочные отверстия диаметром 22 мм, фиксируются винтовыми зажимами.

Провод и контактный блок соединяются винтами. При необходимости допускается установка дополнительных контактов в необходимом варианте на оси до 3 шт.

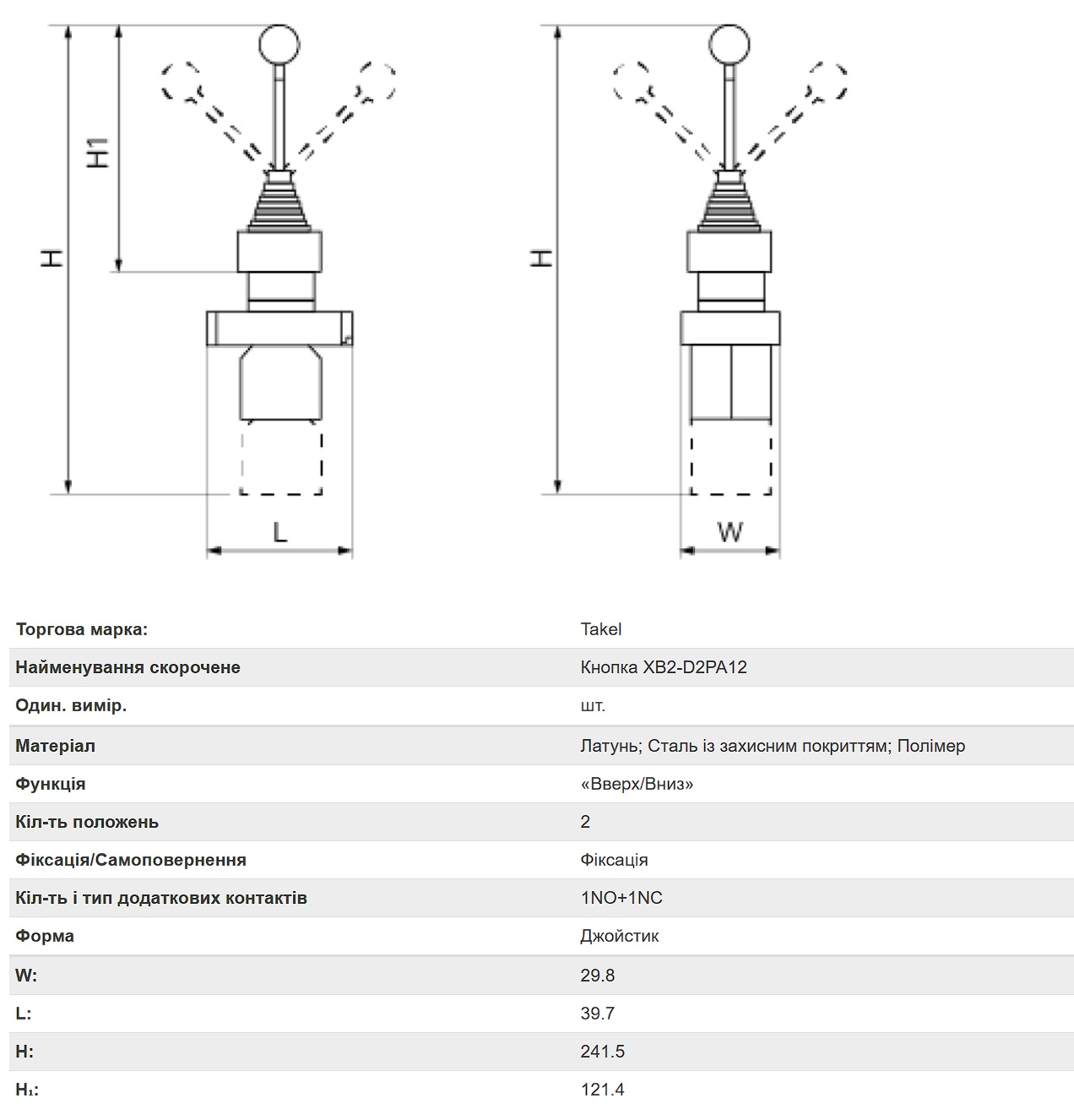

Характеристика:

W: 29.8

L: 39.7

H₁: 121.4

Материал Латунь; Сталь с защитным покрытием; Полимер

H: 241.5

Функция кнопки «Вверх/Вниз»

Контакты 1NO+1NC

Форма кнопки Джойстик

Кол-во положений 2

Фиксация/Самооборот Фиксация
