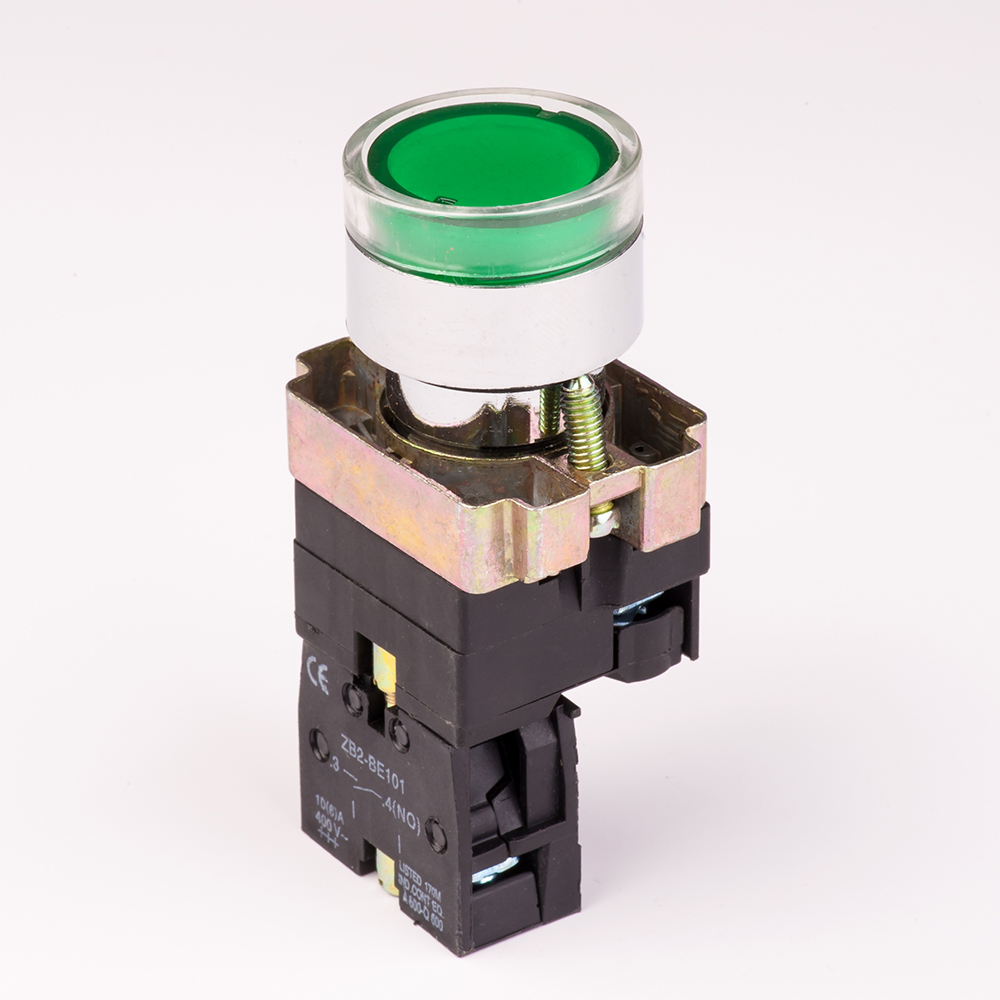

(505166) Кнопка без фиксации с подсветкой 24V, XB2-BW3371, зеленый, TAKEL

(505166) Кнопка без фиксации с подсветкой 24V, XB2-BW3371, зеленый, TAKEL

Код: 505166

Кнопки управления нажимные XB2-BW с подсветкой

Назначение: Кнопки управления серии  ХВ2-ВW с подсветкой предназначены для управления электротехническими устройствами реализуя включение и отключение оборудования при нажатии кнопки. Применяются в пультах, шкафах управления или непосредственно в корпусах устройств. Кнопки устанавливаются в панели, в установочные отверстия диаметром 22 мм, фиксируются винтовыми зажимами. Провод и контактный блок соединяются винтами. По необходимости допускается установка дополнительных контактов в необходимом варианте на оси до 3-х шт.

Кнопки XB2 применяются в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянного напряжения до 400 В;

Тип контакта: 1NО/1NC

Функция кнопки: Старт/Стоп

Рабочая температура С: от -5.....до +60° С°

Подсветка: Есть

Износостойкость механическая, циклов: 106

Износостойкость электрическая, циклов: 105

Степень влагозащиты кнопок ХВ2-ВW: IP40 (c наружи, после правильной установки на поверхность IP 54)

Рабочее положение: произвольное.

Цвет: Зеленый,Желтый,Красный

Особенности конструкции:

От обычных кнопок (XB2-BA) они отличаются наличием подсветки (внутри клавиши), наличием встроенного балласта и большими размерами (высота как наружной, так и внутренней части немного больше чем в кнопках XB2-BA).

Кнопка управления ХВ2-ВW Форма кнопки "тайком", без фиксации, нажимная часть не выступает за пределы кнопки.

Кнопки ХВ2-ВW комплектуются универсальными блок-контактами ZB2-BE двух видов: 101 (NO) – нормально разомкнутый и 102 (NC) – нормально замкнутый.

Возможное количество переключений в мин - не более 50.

Возможность оперативного управления магнитными пускателями и реле автоматики в электрических цепях

Характеристика:

Материал - Латунь; Сталь с защитным покрытием; Полимер

Функция - «Старт»

Цвет - желтый

Номинальное напряжение (Uн), В - 24

Кол-во и тип дополнительных контактов - 1NO

Форма - Потай

∅D: - 28.8

W: - 29.9

L: - 40.0

H: - 78.7

H₁: - 17.6
