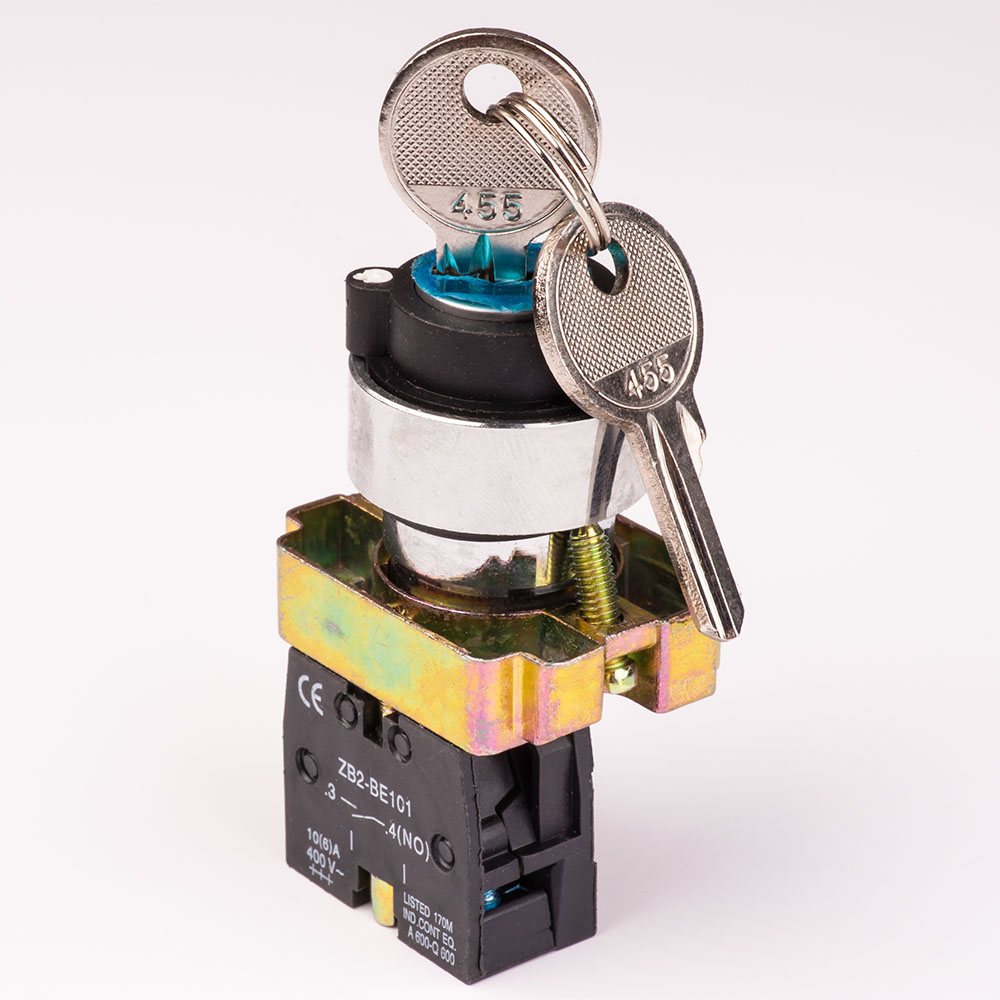

(505131) Кнопка поворотная c фиксацией и ключом (вынимаеться в любом положении) XB2-BG41, 2 положения, 1NO, TAKEL

(505131) Кнопка поворотная c фиксацией и ключом (вынимаеться в любом положении) XB2-BG41, 2 положения, 1NO, TAKEL

Код: 505131

Кнопки управления поворотные с ключом XB2-BG

Назначение: Кнопки управления XB2-BG являются поворотными и отличаются от других видов поворотных кнопок тем, что вместо поворотной клавиши "рычажка" для поворота используется ключ, без которого невозможно вообще осуществить переключение. Различаются двухпозиционные и трехпозиционные поворотные кнопки управления. Важной характеристикой поворотных кнопок является наличие фиксации либо самовозврата клавиши (после поворота клавиша фиксируется в новом положении, либо самостоятельно возвращается в исходное положение), а так-же нужно также учитывать такой параметр как положение извлечения ключа: Левое, Левое и Правое, Центральное либо 3 положения одновременно. Кнопки управления поворотные предназначены для управления электротехническими устройствами.

Тип контакта: 1NО /1NО+1NО /1NО+1NC

Функция кнопки: Старт /Стоп

Рабочая температура С°: от -5.....до +60° С°

Подсветка: Нет

Износостойкость механическая, циклов: 106

Износостойкость электрическая, циклов: 105

Степень влагозащиты кнопок XB2: IР40 (c наружи, после правильной установки на поверхность IP 54)

Цвет: Черный

Особенности конструкции:

Кнопки XB2 применяются в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянного напряжения до 400 В.

Кнопки XB2 комплектуются универсальными блок-контактами ZB2-BE двух видов: 101 (NO) - нормально разомкнутый и 102 (NC) - нормально замкнутый.

Возможное количество переключений за мин - не более 5.

Кнопки устанавливаются в панели, в установочные отверстия диаметром 22 мм, фиксируются винтовыми зажимами.

Провод и контактный блок соединяются винтами. По необходимости допускается установка дополнительных контактов в необходимом варианте на оси до 3-х шт.

Характеристика:

Материал - Латунь; Сталь с защитным покрытием; Полимер

Функция - «Старт»

Кол-во положений - 2

Фиксация/Самовозврат - Фиксация

Кол-во и тип дополнительных контактов - 1NO

Форма - Ключ

Положение извлечения ключа - Левое и правое

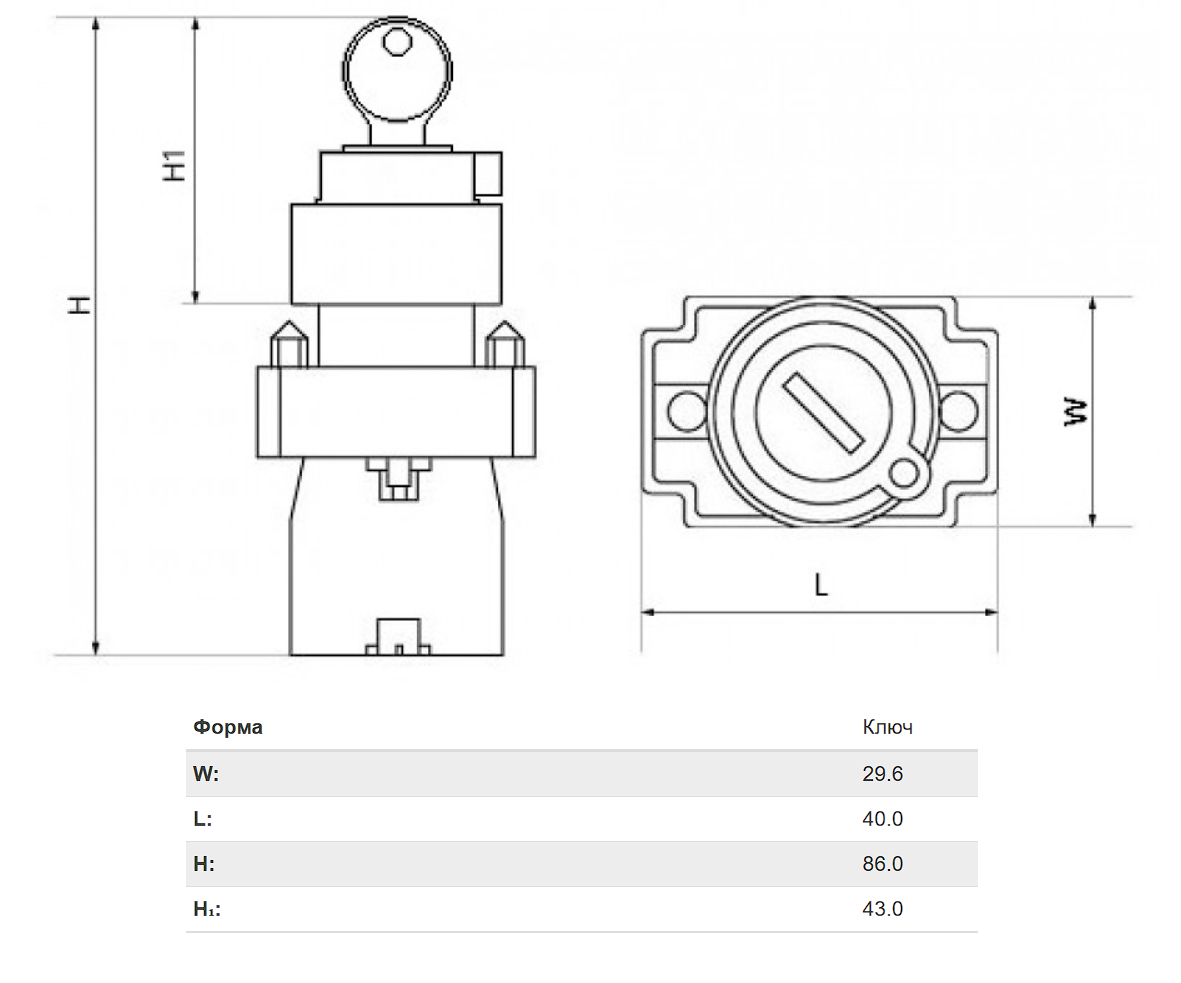

W: - 29.6

L: - 40.0

H: - 86.0

H₁: - 43.0
