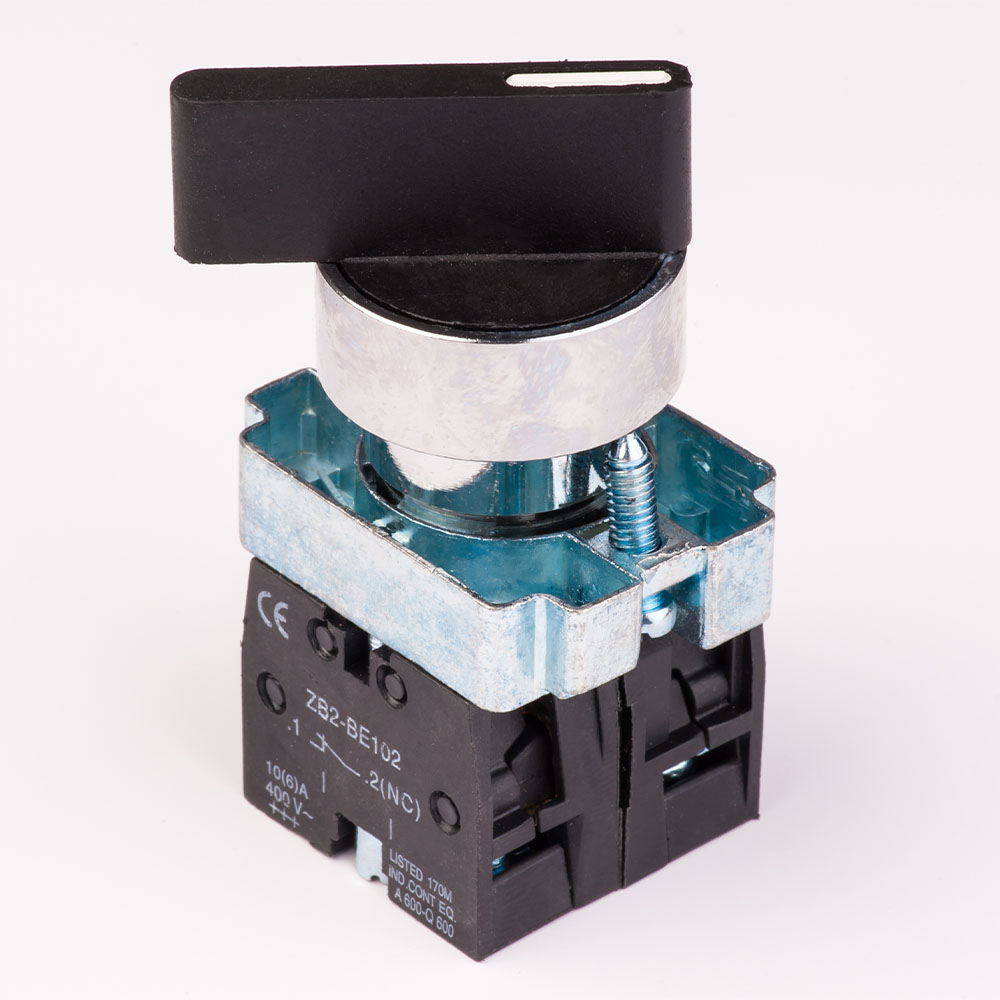

(505125) Кнопка поворотная без фиксации XB2-BJ53, 3 положения, удлиненный клювик, 2NO, TAKEL

(505125) Кнопка поворотная без фиксации XB2-BJ53, 3 положения, удлиненный клювик, 2NO, TAKEL

Код: 505125

Существует два основных вида поворотных кнопок управления (XB2-BD и XB2-BJ), которые отличаются друг от друга только размером поворотной клавиши "рычажка".

Кнопки XB2-BD имеют поворотную клавишу в форме короткого "рычажка", а кнопки XB2-BJ имеет большую длину поворотной клавиши.

Кнопки XB2 применяются в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянного напряжения до 400 В;

Кнопки XB2 комплектуются универсальными блок-контактами ZB2-BE двух видов: 101 (NO) - нормально разомкнутый и 102 (NC) - нормально замкнутый;

Возможное количество переключений за мин - не более 5;

Кнопки устанавливаются в панели, в установочные отверстия диаметром 22 мм, фиксируются винтовыми зажимами;

Провод и контактный блок соединяются винтами. По необходимости допускается установка дополнительных контактов в необходимом варианте на оси до 3-х шт.

Функция - «Старт/Старт»

Кол-во положений - 3

Фиксация/Самовозврат - Самовозврат

Кол-во и тип дополнительных контактов - 2NO

Форма - Рычаг удлиненный

W: - 29.7

L: - 39.7

L₁: - 28.7

H: - 67.8

H₁: - 25.0
