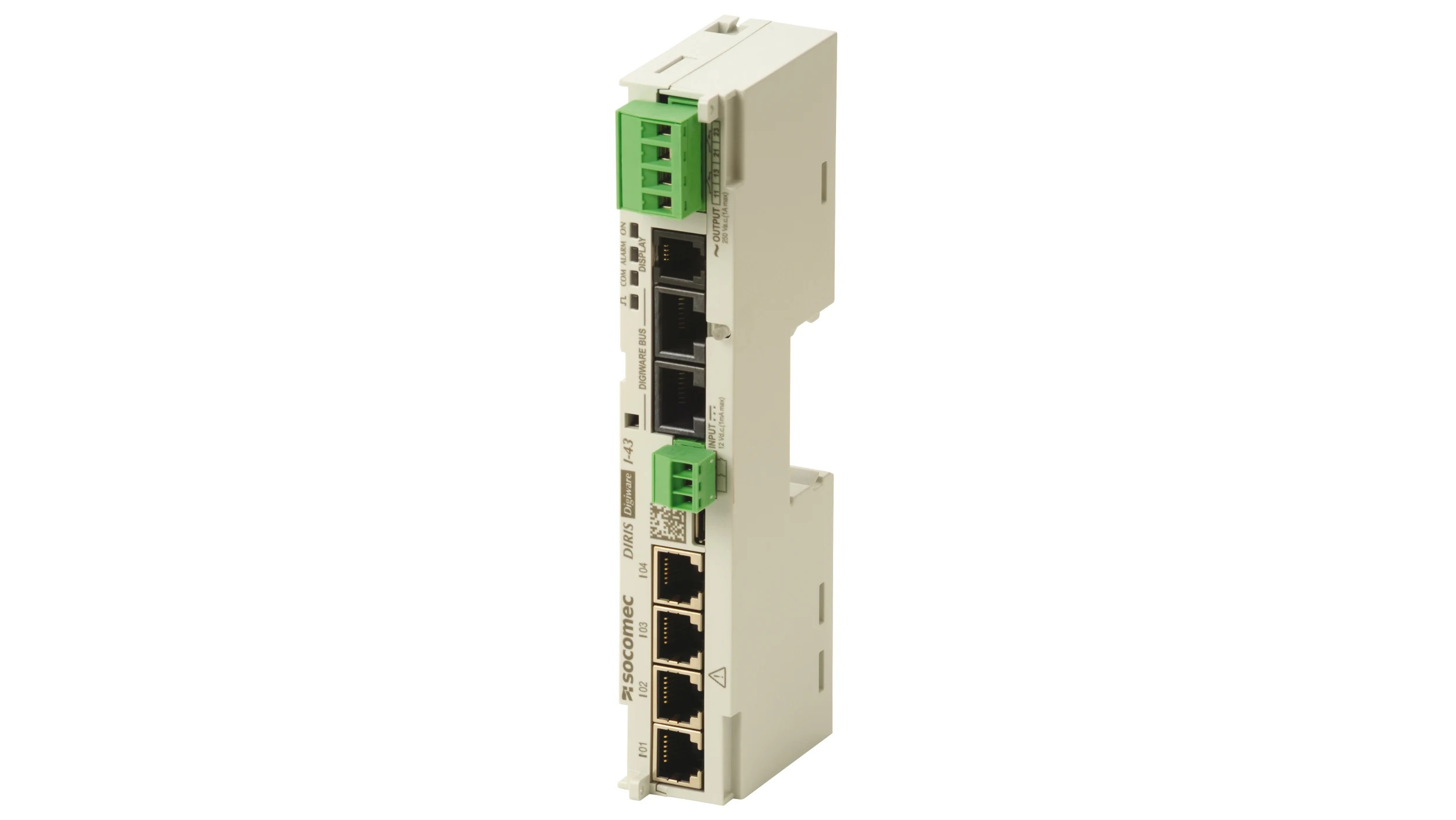

Модуль измерения тока Socomec DIRIS Digiware I-43 (4 входа мониторинга тока с 2 дискретными входами (2DI) и 2 дискретными выходами (2DO), арт. 48290129) — измеряет потребление и осуществляет мониторинг системы в ближайшей к нагрузкам точке. Модули DIRIS Digiware Iac применяются для распределения нагрузок, подлежащих измерению или мониторингу, с помощью независимых токовых входов.

Технические преимущества и конструктивные особенности модуля I-43

• 4 входа мониторинга тока с 2 дискретными входами (2DI) и 2 дискретными выходами (2DO) — можно измерять, например, одну трёхфазную нагрузку или несколько независимых однофазных нагрузок одновременно;
• Соединения RJ45 и RJ12 обеспечивают быстрое подключение модуля к шине Digiware и к датчикам тока с автоматической настройкой подключённых датчиков;
• Дополнительные дискретные входы/выходы (2DI/2DO) позволяют одновременно с измерением тока принимать сигналы внешних датчиков и управлять исполнительными устройствами;
• Эксплуатационная гибкость модуля позволяет распределять точки измерения максимально близко к нагрузке, повышая точность учёта по каждому присоединению.

Комплексная система защиты оборудования

Токовые входы модуля рассчитаны на работу с датчиками тока серии TE или TR, что исключает прямой контакт электроники модуля с полным рабочим током нагрузки. Автоматическая настройка подключённых датчиков по RJ12 снижает риск ошибок конфигурации при монтаже и последующем обслуживании. Помимо четырёх токовых входов модель имеет 2 дискретных входа и 2 выхода (2DI/2DO) для интеграции сигналов внешней автоматики в контур учёта.

Области применения и особенности монтажа

Модуль устанавливается на DIN-рейку максимально близко к контролируемым присоединениям и подключается к датчикам тока по RJ12, а к шине Digiware — по RJ45. Гибкость независимых входов делает модуль удобным там, где нагрузки территориально разнесены внутри щита:

• поприсоединительный учёт нескольких независимых однофазных нагрузок в одном щите;
• мониторинг одной трёхфазной нагрузки с высокой точностью измерения;
• многоточечные системы энергомониторинга производственных линий и распределительных щитов;
• модернизация щита дополнительными точками учёта без замены основного анализатора сети.
