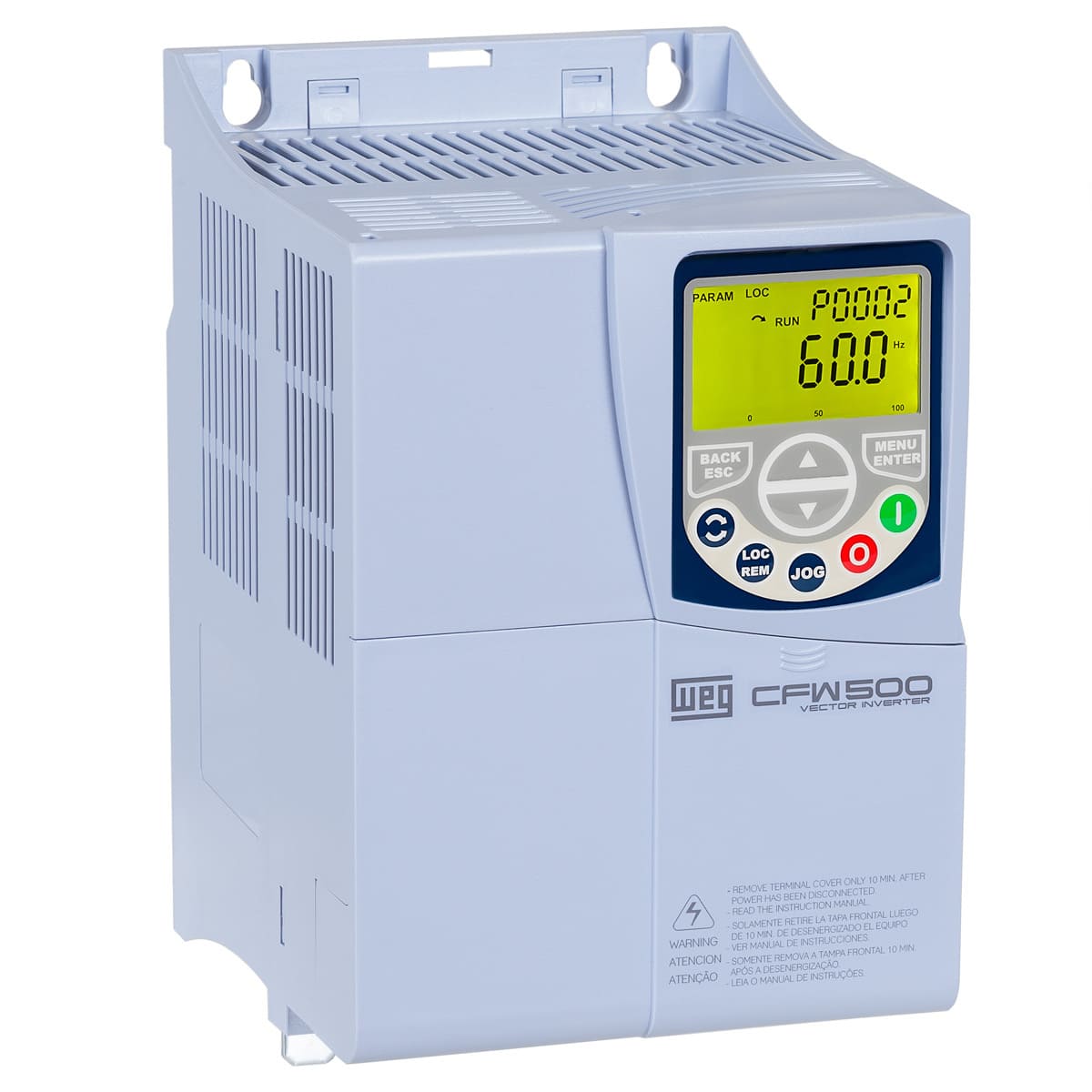

(4658251) Преобразователь частоты CFW500 D24P0, 11 кВт 380В, ETI

(4658251) Преобразователь частоты CFW500 D24P0, 11 кВт 380В, ETI

CFW500—преобразователь частоты с высокими эксплуатационными характеристиками, обеспечивающий возможность управления частотой вращения и крутящим моментом трехфазных асинхронных двигателей. Это изделие предоставляет пользователям опции векторного (VVW) или скалярного (V/f) управления с возможностью программирования в соответствии со сферой применения. В векторном режиме работа оптимизируется для используемого двигателя, что обеспечивает максимальную производительность с точки зрения управления частотой вращения и крутящим моментом. Функция«Самонастройка», которая доступна для векторного управления, позволяет выполнять автоматическую настройку регуляторов и параметров управления по результатам выяснения параметров двигателя (также автоматического). Скалярный режим (V/f) рекомендуется для более простых способов применения, например активации большинства насосов и вентиляторов. В таких случаях можно уменьшить потери двигателя и преобразователя, настроив кривую V/f с помощью параметров путем приближения квадратичной кривой соотношения V/f, что обусловит экономию энергии. Режим V/f используется при одновременной активации преобразователем нескольких двигателей (варианты применения с использованием нескольких двигателей). Преобразователь частоты CFW500 также содержит функции PLC (программируемый логический контроллер), реализуемые с помощью интегрированных возможностей SoftPLC. Дополнительные сведения о программировании этих функций в CFW500 см. в руководстве по связи SoftPLC преобразователя CFW500. Основные компоненты преобразователя CFW500 см. на блок-схеме on page 3-2 и рис on page 3-3. Механический проект разработан для упрощения подключения и обслуживания, а также для обеспечения безопасности изделия. Преобразователь CFW500 разработан в соответствии с основными технологическими требованиями рынка и оснащается съемным модульным интерфейсом, который адаптируется к типу использования. Как показано в пункте 4 on page 3-3, подключаемый модуль позволяет обеспечить соответствие преобразователя CFW500 требованиям для простых вариантов применения, а также для сфер применения с высокопроизводительными интерфейсами. Все модели интерфейса CFW500 предусматривают передачу данных в физической среде RS-485 с Modbus RTU и ресурсы для передачи данных с помощью карты памяти.

Область применения:

Хорошо зарекомендовал себе в управлении:Поршневыми компрессорами, Мешалки, Экструдеры, Роликовые конвееры, Ленточные конвееры, Станками легкой промышлености, Центрифугами, Наточными станками, Пыльными станками, В автоматизации складов, Автоматизации автомойок, Строительство и судостроение.

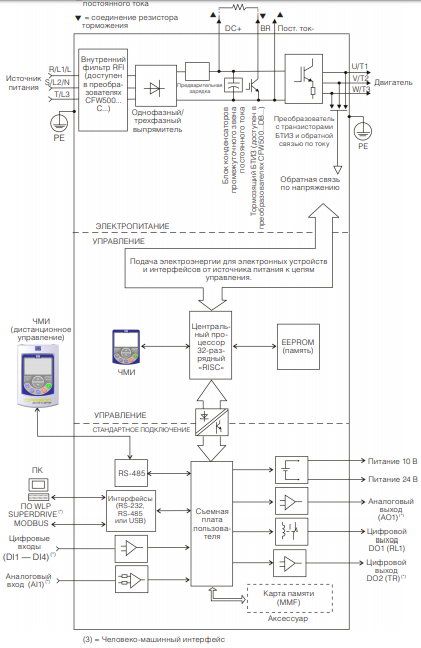

Схема подключения:
