(4656571) Регулятор реактивной мощности, 12 ступеней, 144x144, 400V, ETI

(4656571) Регулятор реактивной мощности, 12 ступеней, 144x144, 400V, ETI

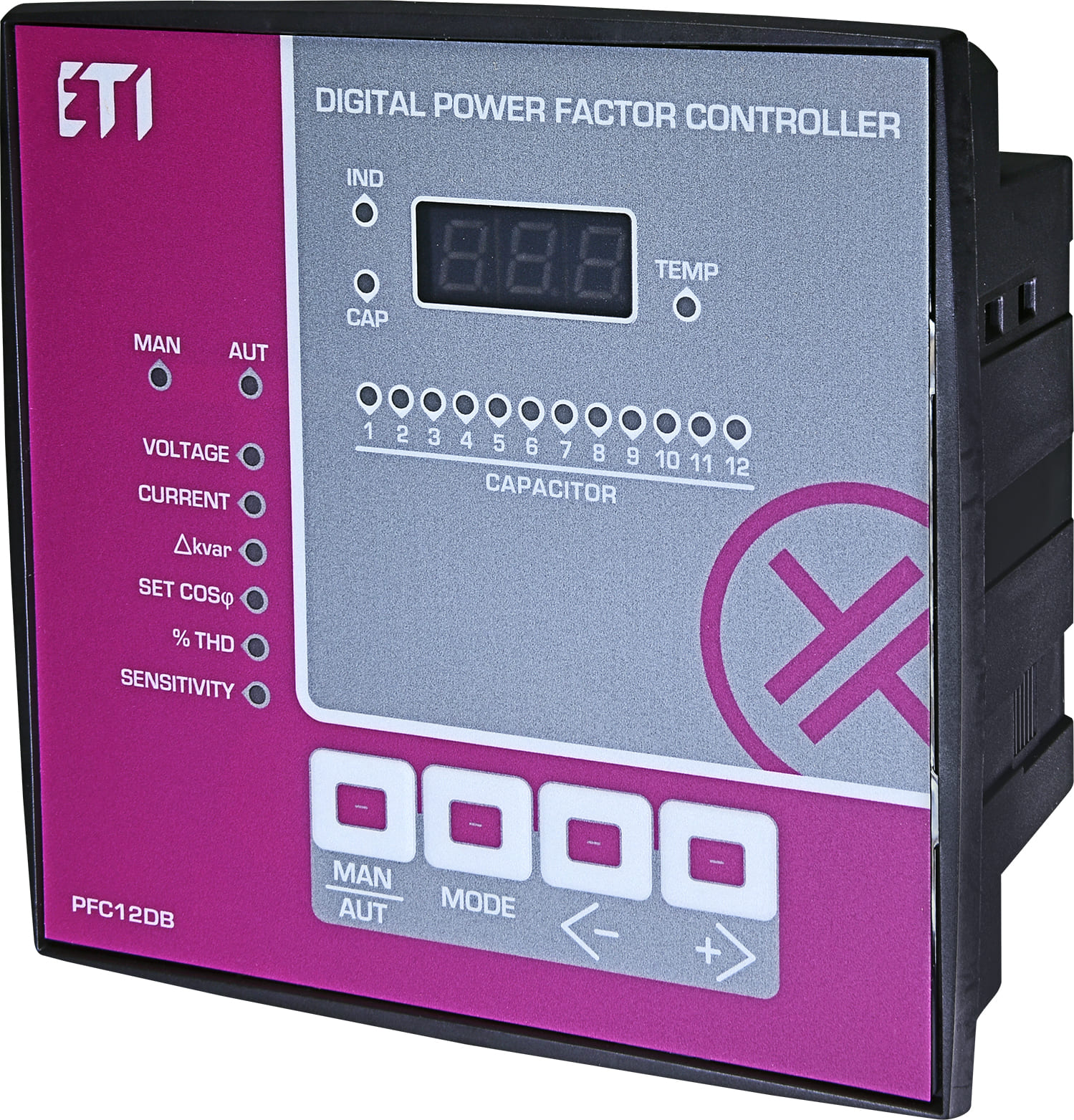

Регулятор реактивной мощности ETI PFC 4656571 на 12 ступеней с панелью 144x144 мм, питание 400 В, предназначен для автоматического поддержания заданного коэффициента мощности в установках компенсации (УКРМ). Связь — TTL (без RS485), степень защиты IP41 (лицевая панель) / IP20 (корпус).

Технические преимущества и конструктивные особенности 4656571

• 12 ступеней регулирования: определяет максимальное число независимых конденсаторных ступеней, которыми управляет регулятор.
• Панель 144x144 мм: определяет монтажный вырез на дверце щита компенсации.
• Питание 400 В, частота сети 50/60 Гц: соответствует типовым параметрам промышленной сети.
• Однофазное измерение тока (для симметричных нагрузок): не рассчитано на корректный учёт несимметричной нагрузки по фазам.
• Интерфейс связи — TTL (без RS485): определяет способ подключения программатора или дисплея настройки.
• Степень защиты IP41 (лицевая панель) / IP20 (корпус): обеспечивает защиту от пыли при установке на дверце щита.

Точность работы и безопасность эксплуатации

Регулятор 4656571 управляет ступенями через внешние контакторы — сам регулятор не коммутирует силовую цепь конденсаторов напрямую. Подбор трансформатора тока и его полярность должны соответствовать инструкции производителя, иначе алгоритм регулирования работает некорректно.

Область применения и монтаж

Регулятор 4656571 устанавливается на дверце щита компенсации реактивной мощности, трансформатор тока — на вводном кабеле. Применяется в следующих задачах:

• Поддержании заданного cos φ по требованию энергоснабжающей организации.
• Распределительных щитах промышленных предприятий.
• Системах компенсации реактивной мощности коммерческих объектов.
