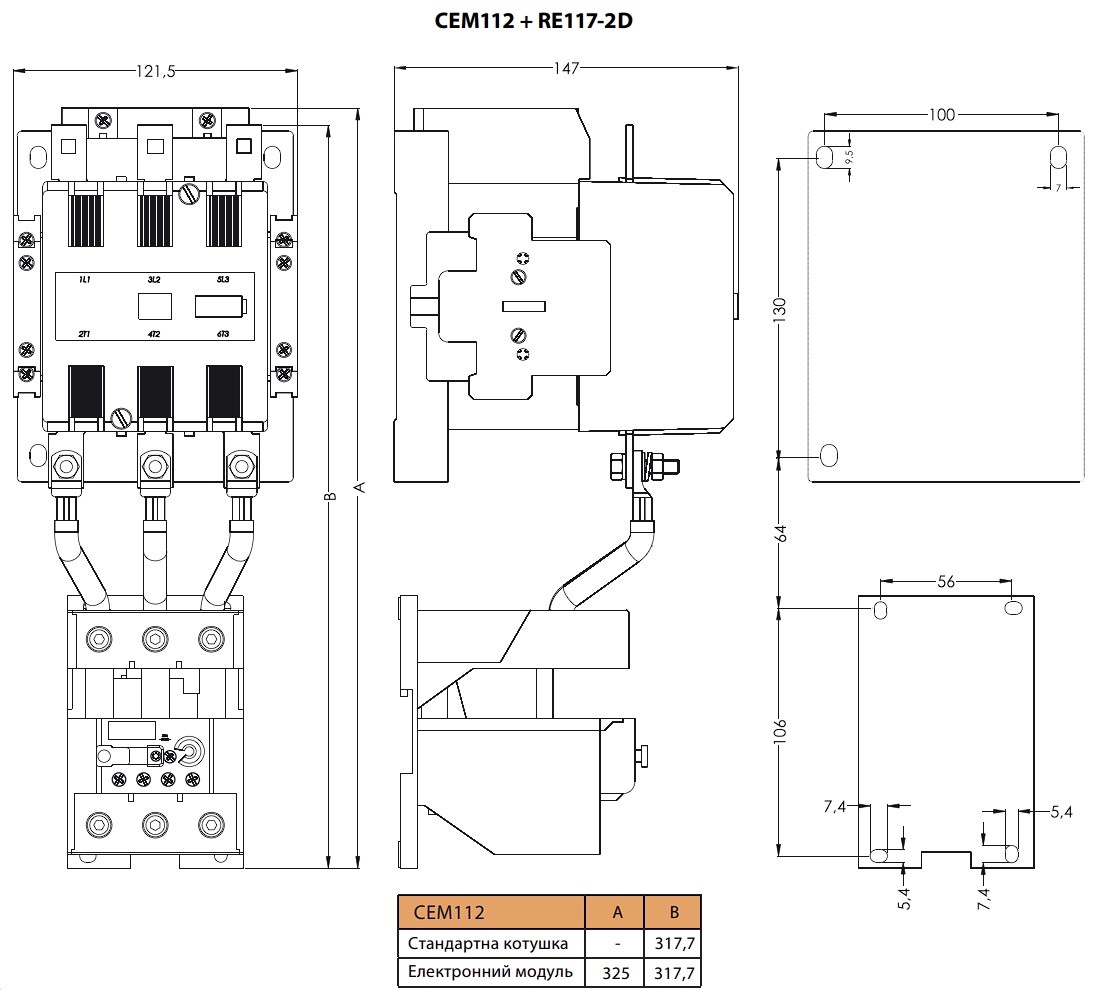

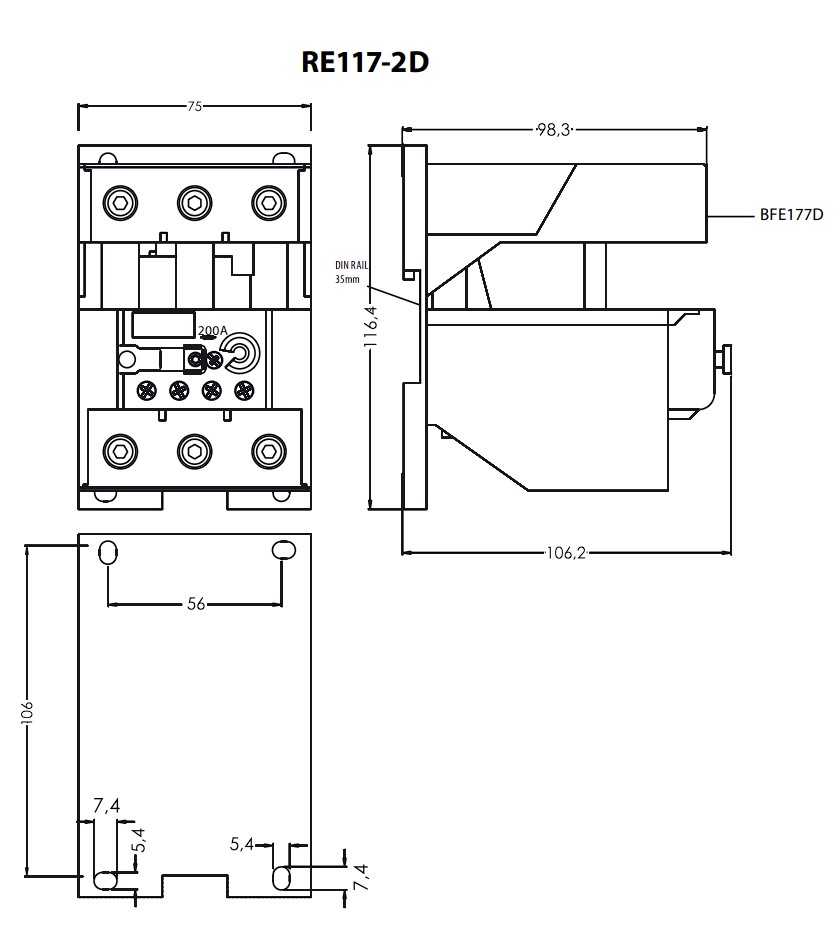

(4646421) Тепловое реле RE117.2D-97 для контакторов CEM112, Ir = 75-97 Ампер, ETI

(4646421) Тепловое реле RE117.2D-97 для контакторов CEM112, Ir = 75-97 Ампер, ETI

Тепловое реле используется для защиты асинхронного электродвигателя от перегрузки. Реле устанавливается под контактором и в случае превышения номинально заданного тока подает на контактор сигнал отключения. Оно является чувствительным к выпаданию фаз.

Тепловое реле обеспечивает защиту двигателя от:перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора

При использовании тепловых реле в сочетании с контакторами в схеме"Звезда-треугольник", следует учитывать, что через главный контактор протекает только 0,58 x In двигателя (или (√3/3) x In).

Установленное на главном контакторе тепловое реле должно быть настроено на то же значение, что и ток двигателя. Для более надежной защиты в цепи контактора"звезда"также можно установить тепловое реле, но важно учитывать, что номинальный ток в режиме"звезда"составляет 1/3 от номинального тока двигателя. Реле должно быть настроено на этот ток.

Зависимость от температуры окружающей среды.

Тепловые реле RE имеют температурную компенсацию. Точка срабатывания реле не зависит от температуры и является фиксированной при одном и том же значении тока. Токо-временные характеристики RE имеют колибровку при значении температуры окружающего воздуха в диапазоне от -20°C до +60°C при отсутствии предыдущей нагрузки через тепловое реле (т.e. из начального холодного состояния). Для температуры окружающего воздуха в диапазоне от +60°C до +80°C (максимальная температура окружающего воздуха) следует применять текущий поправочный коэффициент, указанный в каталоге.
