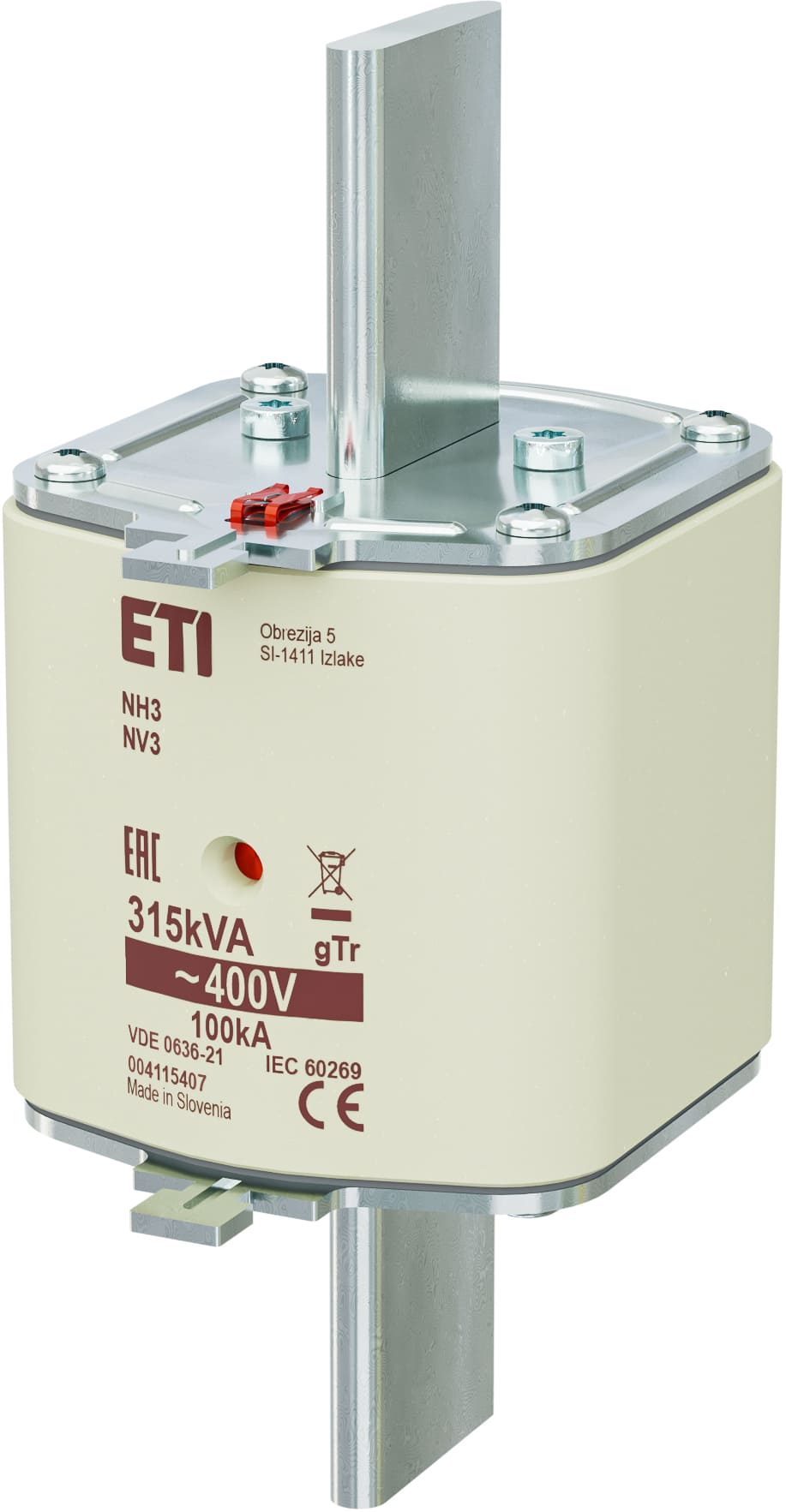

(4115407) Ножевой предохранитель (NV) NH-3 gTr 455A (315kVA) 400V AC, ETI

(4115407) Ножевой предохранитель (NV) NH-3 gTr 455A (315kVA) 400V AC, ETI

Ножевой предохранитель серии NH-3 NH-3 gTr 455 A на 455 A используется в силовых распределительных устройствах напряжением до 400В AC для защиты от перегрузок и коротких замыканий. Изделие обладает характеристикой gTr для селективной защиты трансформаторных подстанций со стороны низкого напряжения.

Технические особенности предохранителя NH-3 gTr 455 A

• Ножевые контакты: обеспечивают надёжное соединение с шинными и вертикальными основаниями держателей NH.
• Керамический корпус повышенной прочности: рассчитан на работу в цепях с трансформаторной нагрузкой.
• Плавкая вставка, согласованная с броском тока намагничивания: исключает ложные срабатывания при включении трансформатора под нагрузку.
• Индикатор срабатывания: Наличие встроенного индикатора срабатывания даёт возможность визуально контролировать состояние предохранителя без вывода линии из-под напряжения для проверки.

Защитные характеристики gTr

Характеристика gTr согласована с переходными процессами включения силового трансформатора: предохранитель не реагирует на кратковременный бросок намагничивающего тока, но обеспечивает быстрое и селективное отключение при повреждении обмоток или коротком замыкании на стороне низкого напряжения, защищая трансформатор и подключённое к нему оборудование. Номинальный ток 455 A выбран производителем из расчёта защиты трансформатора мощностью 315 кВА, что обеспечивает корректную селективность при подключении по стороне низкого напряжения 400В.

Область применения и монтаж

Благодаря типоразмеру NH-3 предохранитель совместим со стандартными держателями и разъединителями NH. Изделие применяется прежде всего для потужних вводів, магістральних шинопроводів та трансформаторних підстанцій.

• главных распределительных щитах (ГРЩ) промышленных и коммерческих объектов;
• системах учёта и распределения электроэнергии на производстве;
• цепях питания электродвигателей насосов, вентиляторов и компрессоров;
• трансформаторных подстанциях и линиях распределения электроэнергии.

Конструкция и электрические параметры соответствуют международным стандартам IEC 60269-1 / IEC 60269-2 (EN 60269), что гарантирует совместимость с держателями, разъединителями и предохранительными основаниями других производителей. Предохранитель произведён компанией ETI (Словения) — одним из ведущих европейских производителей аппаратов защиты низковольтных электроустановок.
