(3RV1031-4HA10) Автоматический выключатель защиты двигателя SIRIUS 3RV1-50, Ir=40-50 Aмпер, SIEMENS
(3RV1031-4HA10) Автоматический выключатель защиты двигателя SIRIUS 3RV1-50, Ir=40-50 Aмпер, SIEMENS
Код: 3RV1031-4HA10Автоматические выключатели Сименс 3RV1 являются компактными токоограничивающими аппаратами, оптимально соответствующими пусковым сборкам. Данные выключатели могут использоваться для коммутации и защиты 3 фазных двигателей до 45 кВт при AC 400 В, а также для других нагрузок с номинальными токами до 100 A.
Выключатели поставляются в 2 типоразмерах:
Типоразмер S2—строительная ширина 55 мм, максимальный номинальный ток 50 A , при AC 400 В могут использоваться для трехфазных двигателей до 22 кВт.
Типоразмер S3—строительная ширина 70 мм, максимальный номинальный ток 100 A , при AC 400 В могут использоваться для трехфазных двигателей до 45 кВт.
Автоматические выключатели 3RV1 устойчивы к климатическим воздействиям. Они предназначены для использования в закрытых помещениях, где нет осложняющих эксплуатационных условий (например, пыль, едкие пары, вредные газы). Для использования в пыльных и влажных помещениях следует предусматривать специальные меры защиты. Автоматические выключатели 3RV допускают ввод питания сверху или снизу.
Допустимые температуры окружающей среды, максимальная коммутационная способность, токи расцепления и другие граничные условия для применения приведены в технических данных и характеристиках расцепления.
Автоматические выключатели 3RV1 пригодны также для использования в IT-системах (IT-сетях). Здесь следует иметь в виду различную номинальную предельную отключающую способность в IT-системе. Так как рабочие токи, пусковые токи и пиковые значения токов при включении нагрузки могут иметь различные значения, в том числе в двигателях одинаковой мощности, мощность двигателя в таблицах для выбора представлена только как ориентировочный показатель. Решающими для правильного выбора автоматического выключателя всегда являются конкретные пусковые и номинальные данные подлежащего защите двигателя. Тоже относится и к автоматическим выключателям для защиты трансформаторов. Чтобы избежать случайного срабатывания автоматического выключателя из-за чувствительности к выпадению фазы, выключатели должны быть всегда подключены так, чтобы ток проходил по всем 3 главным цепям.
Защита от короткого замыкания
Расцепители короткого замыкания автоматических выключателей 3RV1 при коротком замыкании отсоединяют неисправную фидерную сборку от сети и таким образом предотвращают дальнейший ущерб. Благодаря предельной отключающей способности 50 кA или 100 кA при AC 400 В выключатели устойчивы к большинству коротких замыканий, так как токи короткого замыкания на практике обычно достигают существенно меньших значений
Защита двигателя
Параметры расцепления автоматических выключателей 3RV10/3RV11 относятся в основном к защите трехфазных двигателей. Выключатели при этом обозначаются как выключатели для защиты двигателя. Номинальный ток In в подлежащих защите двигателях настраивается по шкале настройки. Расцепитель короткого замыкания по заводской установке срабатывает при 13-кратном превышении расчетного тока в выключателе. При этом осуществляется бесперебойная работа и уверенная защита двигателя. Чувствительность выключателя к выпадению фазы гарантирует, что выключатель при выпадении одной фазы и вызванных этим перегрузках в других фазах будет вовремя отключён. Автоматические выключатели с тепловыми расцепителями перегрузки обычно относятся к классу расцепления 10. Автоматические выключатели типоразмера S2 и S3 представлены также с классом расцепления 20 , что допускает пуск двигателей в сложных эксплуатационных условиях.
Коммутирование постоянного тока
Автоматические выключатели 3RV1 для переменного тока пригодны также и для коммутации постоянного тока. Однако в этом случае нужно обращать внимание на максимально допустимое постоянное напряжение в каждой цепи. При повышенных напряжениях необходимо последовательное включение 2 или 3 цепей. Значения срабатывания расцепителя перегрузки остаются неизменными, значения срабатывания расцепителя короткого замыкания повышаются при постоянном токе примерно на 30%
Технические характеристики:
Размер:

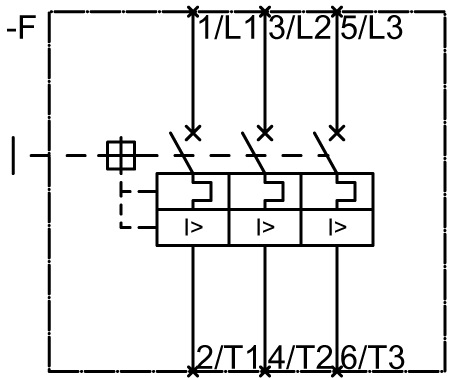

Схема подключения:
Более подробную информацию о данной позиции Вы можете узнать из соответствующего каталога
- Номинальный ток:
- 40-50 A
- Мощность:
- 22 кВт
- Поставка:
- Cо склада
- Производство:
- SIEMENS
- Серия:
- SIRIUS 3RV1
- Тип управляющей рукоятки:
- Поворотная
