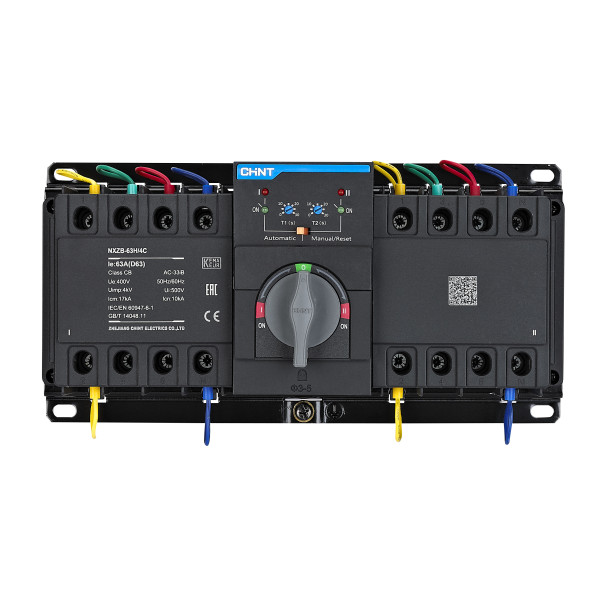

(171634) Устройство АВР NXZB-63H/4CT, 4Р In-20 A, Кривая D, Chint

(171634) Устройство АВР NXZB-63H/4CT, 4Р In-20 A, Кривая D, Chint

Код: 171634

Описание:

"Мини" АВР CHINT NXZB-63H на базе модульных автоматических выключателей серии NXB – альтернатива классическим решениям для построения АВР на контакторах.

Передача данных RS485

Главная задача мини АВР CHINT NXZB-63H/4C состоит в бесперебойном электропитании ответственных потребителей в системах гарантированного электроснабжения.

CHINT NXZB-63H/4C обеспечивают автоматическое переключение потребителя на резервный источник электроснабжения при отключении основного. ​

Устройство CHINT NXZB-63H/4C отличается компактными габаритами:

– экономит место в распределительном щите;

– требует меньше времени на обвязку силовыми и контрольными цепями;

– встроенный контроллер работы АВР.

При проведении планово-профилактических работ АВР CHINT NXZB-63H/4C может быть зафиксирован навесным замком в положении «отключено», что повышает уровень электробезопасности обслуживающего персонала.

Технические характеристики АВР СHINT NXZB-63H/4C

Типоразмер  63

Количество полюсов  4P

Номинальный ток ln, А  20

Характеристика срабатывания  D

Тип установленных выключателей  NXB-63H

Тип контроллера  микропроцессорный

Функция обмена данными  +

Тип монтажа контроллера  встроенный

Способность к отключению токов КЗ, кА  10

Номинальное рабочее напряжение Ue, В  400/415,50 Гц

Номинальное напряжение изоляции Ui, B  AC 500

Номинальное импульсное напряжение Uimp, кВ  4

Категория использования  AC-33iB

Номинальная наибольшая способность к отключению при КЗ lcm, кА  17

Номинальная способность к отключению при КЗ lcu, кА  10

Электрическая износостойкость, циклов  3000

Механическая износостойкость, циклов  10000

Рабочее время переключения контактов, с  1,4

Номинальное напряжение в цепи управления (напряжение питания) Us, B  230, 50 Гц

Диапазон напряжения управления Ue  85-110%

Габаритные размеры ШхВхГ, мм  248х125х130

Соответствие стандартам IEC/EN 60947-6-1
