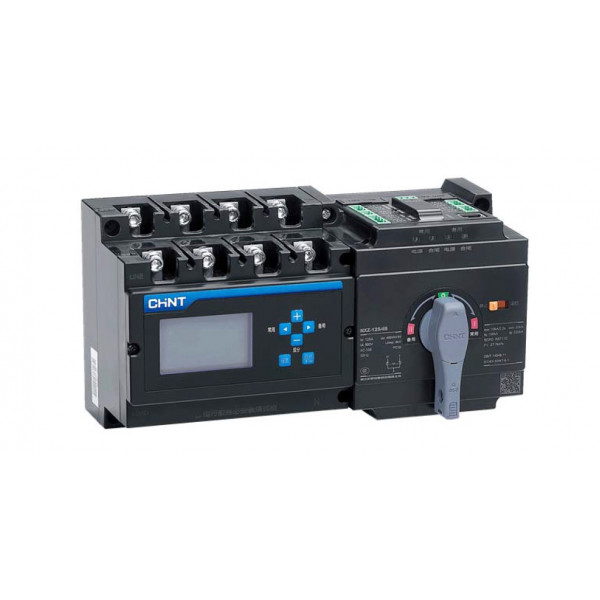

(171622) Автоматический выключатель ввода резерва NXZ-630/4A, 4Р In-630 A, Chint

(171622) Автоматический выключатель ввода резерва NXZ-630/4A, 4Р In-630 A, Chint

Код: 171622

Описание:

Моноблочные устройства АВР (автоматического ввода резерва) на базе моторизованных переключателей погрузки СHINT NXZ- обеспечивают автоматическое переключение погрузки на резервный источник питания при отключении основного.

АВР СHINT NXZ- предназначены для автоматического перехода на резервный ввод в случае:

– отключение основного ввода электроснабжения;

– ухудшение параметров сети ниже заданного уровня в основном вводе.

При восстановлении питания и/или параметров сети основного источника АВР СHINT NXZ- обеспечивают автоматическое обратное переключение на основной ввод.

АВР СHINT NXZ имеют функции управления дизель-генератором, часто используемым в качестве резервного источника питания.

Преимущества АВР СHINT NXZ-.

- готовое комплектное решение для построения схемы АВР.

- скорость переключения.

- экономия времени при интеграции устройства в распределительный щит.

- компактные габаритные размеры.

- интуитивно понятная индикация работы устройства.

- простота при настройке и эксплуатации.

- Два ряда клемм сверху для подключения двух линий питания и один нижний ряд – для погрузки.

- физическая невозможность включения обоих вводов одновременно.

- возможность механической блокировки рукоятки управления.

- Возможность выноса дисплея управления устройством на дверцу шкафа.

Технические характеристики АВР СHINT NXZ

Типоразмер  630

Количество полюсов  4P

Номинальный ток ln, А  630

Тип контроллера  стандартный

Номинальный условный ток КЗ, кА  100

Минимальное время переключения между вводами  от 1,2 с

Минимальное время переключения контактов  от 0,6 с

Номинальное рабочее напряжение Ue, В (50 Гц)   400/415

Номинальное напряжение изоляции Ui, В АС   800

Номинальное импульсное напряжение, выдерживаемое Uimp, кВ   8

Категория использования   AC-33B

Номинальная наибольшая способность к отключению при КЗ lcm, кА    20

Номинальный ток КЗ, выдерживаемый кратковременно lсw (0,2 с), кА  10

Номинальное напряжение в цепи управления (напряжение питания) Us, B   230/240, 50/60 Гц

Диапазон напряжения управления Ue   85-110%

Электрическая износостойкость, циклов  1500

Механическая износостойкость, циклов  8500

Категория загрязнения среды  III

Диапазон рабочих температур, ˚С  -5...+40

Высота над уровнем моря, м  ≤2000

Габаритные размеры ШхВхГ, мм  430х272х230

Соответствие стандартам  IEC/EN 60947-6-1
