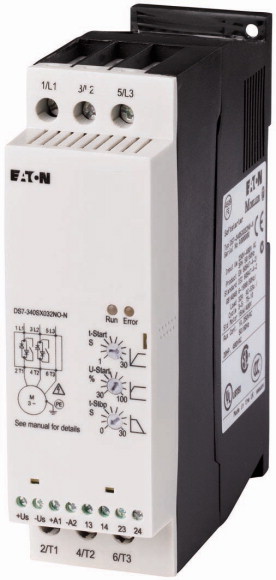

(134914) Устройство плавного пуска DS7-340SX032N0-N серии DF7, Iн=32 A, мощность=15 кВт, 3ф, 380в, управление 24V DC/AC, Moeller an Eaton brand

(134914) Устройство плавного пуска DS7-340SX032N0-N серии DF7, Iн=32 A, мощность=15 кВт, 3ф, 380в, управление 24V DC/AC, Moeller an Eaton brand

Купить плавный пускатель Eaton DS7-340SX032N0-N для двигателя 15 кВт можно в нашем каталоге под кодом 134914. Номинальный ток — 32 А, питание — трёхфазная сеть 380 В, цепь управления — 24 В AC/DC. Серия Xstart DS7 от Eaton (Moeller) перекрывает диапазон мощностей от 1,1 до 110 кВт и хорошо подходит для насосов, вентиляторов и ленточных конвейеров средней мощности.

Технические преимущества и конструктивные особенности DS7-340SX032N0-N

• Патентованный алгоритм пуска: тиристоры управляются несимметрично, постоянная составляющая тока не возникает, а пуск двигателя 15 кВт проходит без рывков и с высоким моментом на валу.
• Три простые настройки: U-Start (стартовое напряжение, %), t-Start (время выхода на номинальное напряжение, с) и t-Stop (время снижения напряжения до стартового при остановке, с) — пусконаладка занимает минимум времени.
• Низковольтное управление: питание цепей управления — 24 В AC/DC; исполнение DS7-340 выбирают для схем автоматики на 24 В.
• Широкий допуск по напряжению: устройство рассчитано на диапазон 200–480 В AC и допускает просадку сети до 10 % (плюс 4 % дополнительно) и превышение до 10 %, типичные для потребительских сетей.
• Соответствие стандартам: продукт отвечает EN 60947-4-2, имеет степень защиты IP20, а номинал 15 кВт приведён для 400 В, пуска 10 с, лимита тока 300 % и +40 °C.
• Место в линейке: в исполнении с управлением 24 В AC/DC ближайшие типоразмеры — DS7-340SX024N0-N (24 А / 11 кВт) и DS7-340SX041N0-N (41 А / 22 кВт); тот же типоразмер 15 кВт с цепью управления 110–230 В AC — DS7-342SX032N0-N (код 134932).

Комплексная система защиты оборудования

Пуск через Eaton DS7-340SX032N0-N снимает ударные нагрузки с двигателя, муфт, ремней и редукторов, а плавный останов исключает скачки давления (гидроудары) в трубопроводах. Устройство контролирует собственное состояние: диагностируются перегрев тиристоров и электроники, ошибки питающего напряжения, обрыв фазы, неисправность тиристоров или байпаса и внешняя авария; тепловая память учитывает предыдущие пуски и не допускает повторного пуска, при котором тиристоры перегрелись бы. Защиту двигателя на 32 А от перегрузки в схеме выполняют реле перегрузки согласно руководству Eaton MN03901001Z.

Области применения и рекомендации по монтажу

Монтаж DS7-340SX032N0-N прост даже при больших токах: крепление на монтажной панели по размерным чертежам производителя, без специальных инструментов. Учитывайте, что мощность 15 кВт указана для +40 °C; если температура в шкафу выше или пусков много, добавьте вентиляцию либо перейдите на следующий типоразмер. Устройство эффективно работает в:

• ленточных конвейерах и транспортёрах средней мощности;
• трубопроводных системах, где нужно исключить гидроудары при остановке насоса;
• системах транспортировки и перемещения материалов;
• приводах, ранее запускавшихся по схеме «звезда-треугольник»;
• насосах, работающих в тяжёлых условиях, где выгодно бесконтактное включение.
